Preformed Tension Clamp สำหรับ OPGW Cable

คำอธิบาย

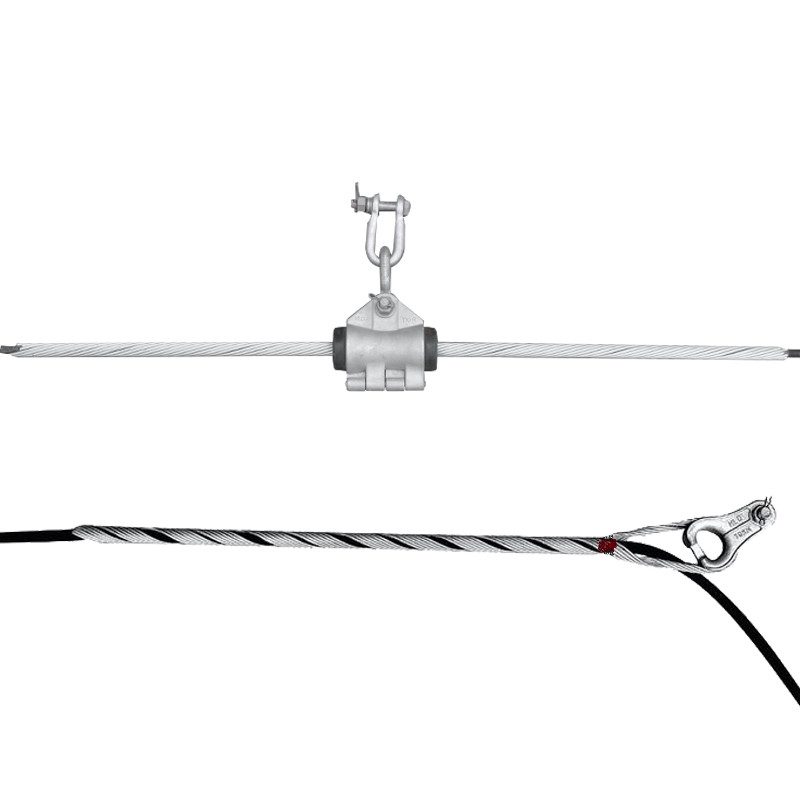

Tension Clamp ออกแบบมาเพื่อเชื่อมต่อสายเคเบิล OPGW และเสารับแรงดึง (หรือเสา)แท่งเกราะสามารถป้องกันและให้การกระแทกกับสายเคเบิล OPGWการออกแบบพิเศษของ Armour rods ทำให้มั่นใจได้ว่า Tension Clamps ไม่สามารถทำให้เกิดความเครียดเกินควรกับสายเคเบิล OPGW เพื่อให้มั่นใจถึงอายุการใช้งานปกติของระบบสายเคเบิล

ชุดปรับความตึงเกลียว OPGW ใช้เป็นหลักในการติดตั้งสายเคเบิลที่มี RTS น้อยกว่า 160KN บนเสา/เสารับแรงตึง หอเข้ามุม/เสา และหอคอย/เสาขั้วต่อชุดความตึงเกลียว OPGW ที่สมบูรณ์ประกอบด้วยอลูมิเนียมอัลลอยด์หรืออลูมิเนียมหรือเหล็กหุ้มอลูมิเนียมเดดเอนด์, แท่งเสริมโครงสร้าง, อุปกรณ์รองรับและแคลมป์ลวดกราวด์ ฯลฯ

โครงสร้างและวัสดุ

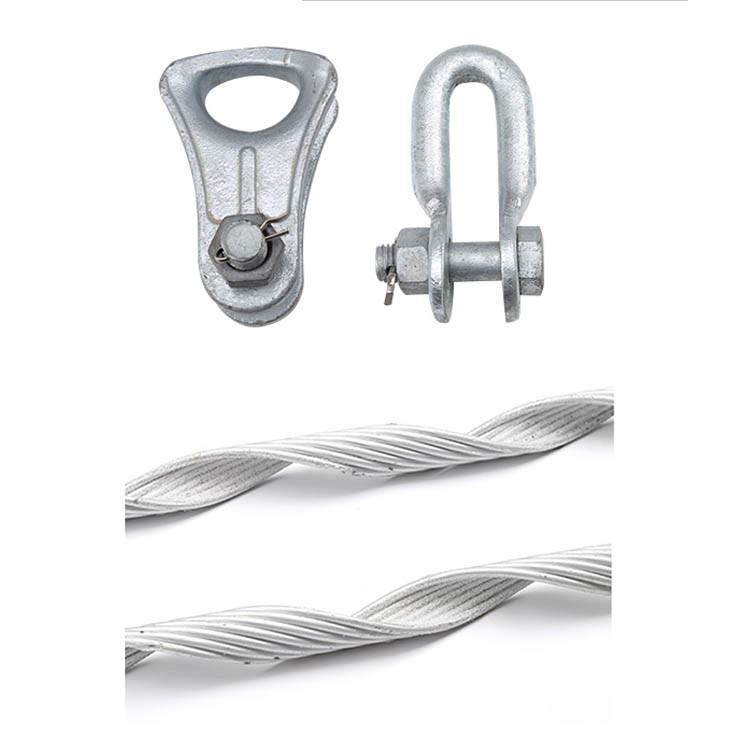

กุญแจมือ--------- เหล็กชุบสังกะสีแบบจุ่มร้อนกุญแจมือเชื่อมต่อกับแคลมป์ยึดบนเสารับแรงดึง (หรือเสา)

แผ่นขนาน------ เหล็กชุบสังกะสีแบบจุ่มร้อนParallel Plate เชื่อมต่อ Thimble และ U-shackle

ปลอกนิ้ว-------------- เหล็กหล่อชุบสังกะสีร้อนThimble เสียบอยู่ในส่วนโค้งของ Preformed Dead End เพื่อป้องกันและเชื่อมต่อ

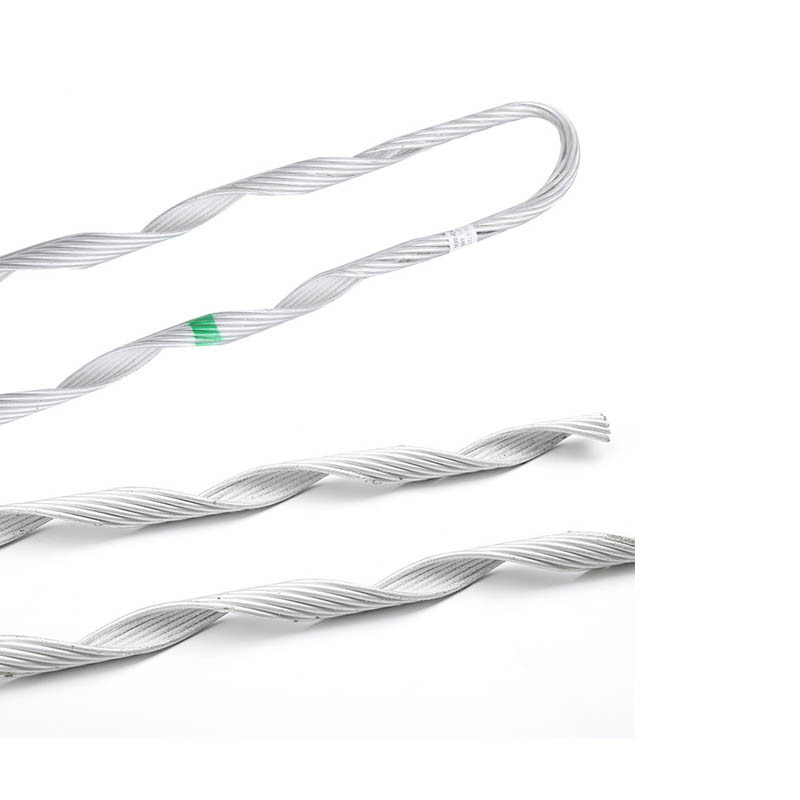

แท่งเกราะ-------- Armour Rods ทำจากลวดเหล็กหุ้มอลูมิเนียมด้วยชั้นของกากตะกอนอนุภาคภายใน Armor Rods สามารถเพิ่มความเสียดทานให้กับสายเคเบิลได้แท่งถูกสร้างเป็นสี่ชุดย่อยซึ่งสามารถลดข้อผิดพลาดในแนวดิ่งและความเร็วในการติดตั้งปลายงอออกด้านนอกเพื่อหลีกเลี่ยงไม่ให้สาย OPGW ตึง

ตายก่อนกำหนด--- ลวดเหล็กหุ้มอลูมิเนียมDead End ที่ทำไว้ล่วงหน้านั้นถูกสร้างเป็นชุดย่อยที่มีชั้นของกากกะรุนแข็งอยู่ด้านใน เพื่อเพิ่มความแข็งแรงในการยึดจับของ Tension Clamp ในขณะที่ลดแรงกดด้านข้าง

ทิศทาง

• 1. ออกแบบมาเพื่อเชื่อมต่อขั้วเทอร์มินัล (ทาวเวอร์) เสารับแรงดึง (ทาวเวอร์) และเสาต่อ (หรือทาวเวอร์)ข้อกำหนดพิเศษ: หนึ่งยูนิตต่อขั้วเทอร์มินัล (ทาวเวอร์), สองยูนิตต่อเสารับแรงดึง (ทาวเวอร์) และสองยูนิตต่อเสาต่อ (ทาวเวอร์)

• เลือกรุ่นข้อมูลจำเพาะสำหรับ Tension Clamp ที่สอดคล้องกับช่วงเส้นผ่านศูนย์กลางของสายเคเบิลและค่าความต้านทานแรงดึงสูงสุด

• Ground Clamps จำหน่ายพร้อมกับ Tension Clamps และห้ามติดตั้งโดยตรงบน Preformed Dead End และ Armour Rods
