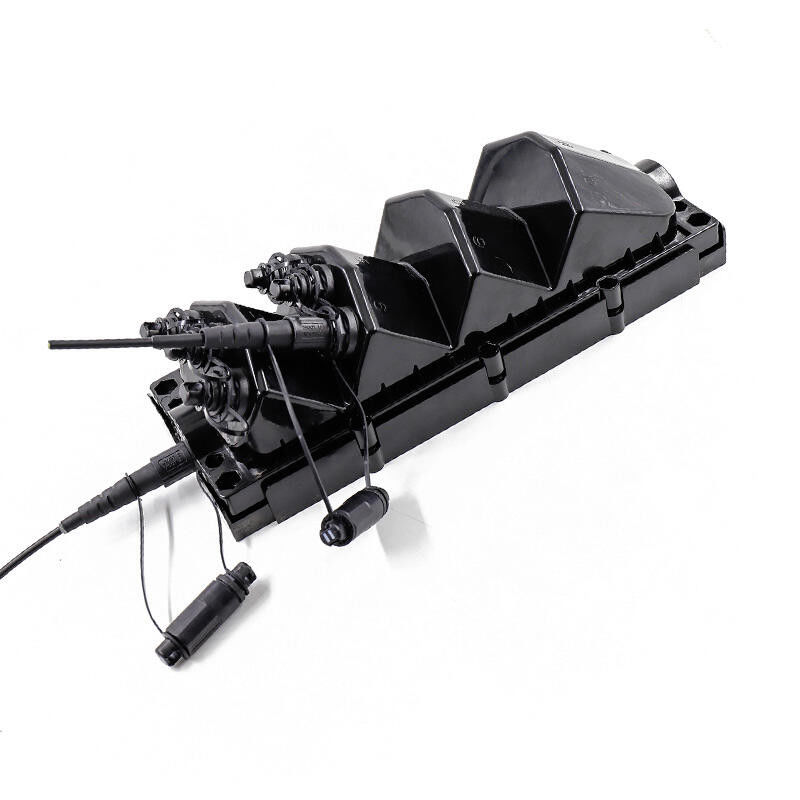

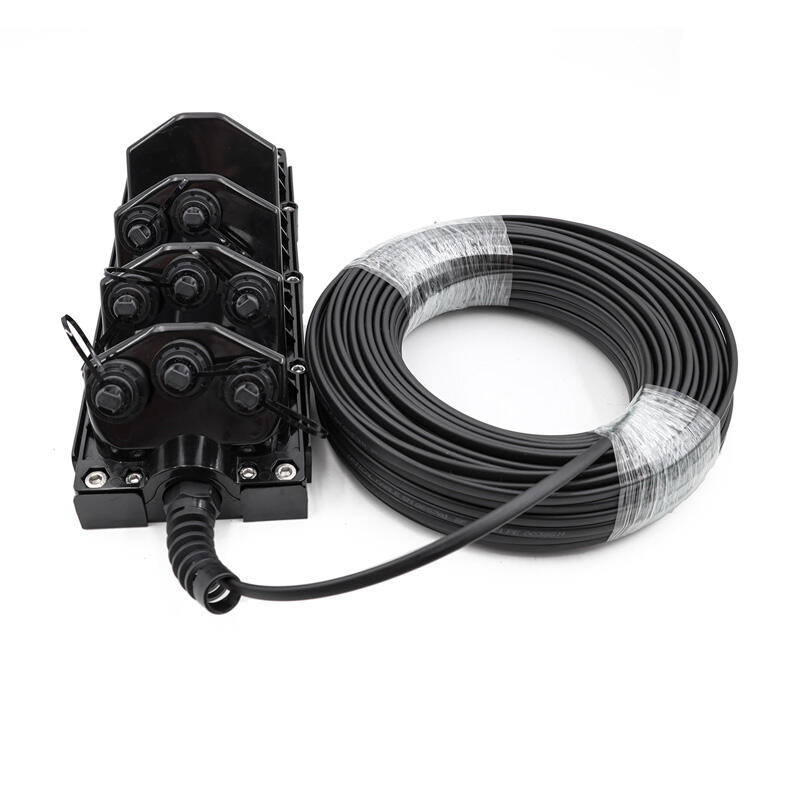

กันน้ำ IP67 48 Core Waterproof FTTX FTTA Field Enclosure

คำอธิบาย

FTTX Enclosure เป็นโซลูชันการกระจายไฟเบอร์แบบประหยัดแบบใหม่สำหรับการใช้งานกลางแจ้งเปรียบเทียบผลิตภัณฑ์แบบดั้งเดิม FTTX Enclosure ใช้งานง่ายและมีความเข้ากันได้สูงสามารถใช้สำหรับการติดตั้งบนผนัง การติดตั้งทางอากาศ หรือการติดตั้งเสายึด ตามสถานการณ์ที่แตกต่างกัน ตู้ FTTX ไม่เพียงแต่ใช้ในฟิลด์ FTTH แต่ยังใช้ใน FTTA หรือสภาพแวดล้อมที่รุนแรงอื่นๆ

คุณสมบัติ

• ความเข้ากันได้สูง: สามารถประกอบ ODVA, Hconn (รองรับ OptiTap), Mini SC, ODC, PTLC, PTMPO หรืออะแดปเตอร์ไฟ

• ปิดผนึกจากโรงงานหรือประกอบภาคสนาม

• แข็งแกร่งเพียงพอ: ทำงานภายใต้แรงดึง 1200N ในระยะยาว

• จาก 2 ถึง 12 พอร์ตสำหรับตัวเชื่อมต่อที่แข็งกระด้างแบบเดี่ยวหรือแบบหลายไฟเบอร์

• ใช้ได้กับ PLC หรือปลอกประกบสำหรับแบ่งไฟเบอร์

• ระดับการกันน้ำ IP68

• การติดตั้งบนผนัง การติดตั้งทางอากาศ หรือการติดตั้งเสายึด

• พื้นผิวมุมและความสูงที่ลดลงทำให้แน่ใจได้ว่าไม่มีขั้วต่อมารบกวนเมื่อใช้งาน

• ตรงตามมาตรฐาน IEC 61753-1

• คุ้มค่า: ประหยัดเวลาในการทำงาน 40%

แอปพลิเคชัน

1. ฟิลด์ FTTH
โซลูชันดั้งเดิมใช้ ONU หรือ FDH (Optical Network Unit/Fiber Distribution Hub) เมื่อสายเคเบิลออปติคอลลำตัวไปถึงด้านนอกคฤหาสน์และวิลล่าFTTX Enclosure สามารถแทนที่ ONU หรือ FDH ได้เนื่องจากมีฟังก์ชันการกระจายไฟเบอร์ภายในสามารถแก้ไขได้ 2-4 ชิ้น 1 * 8 หรือ 1 * 16 PLC และสามารถใส่ปลอกป้องกันไฟเบอร์ได้ 24 ชิ้นหลังจากผสมพันธุ์กับขั้วต่อกันน้ำ 1-48F IP67 ที่ประกอบไว้ล่วงหน้า FTTX Enclosure สามารถเชื่อมต่อคฤหาสน์และวิลล่าแต่ละหลังหรือไซโลแรงดันต่ำได้โดยตรงสามารถแก้ไขได้นอกคฤหาสน์และวิลล่าหรือติดตั้งเสาFTTX Enclosure สามารถลดการสูญเสียสัญญาณผ่านโหนดที่เชื่อมต่อน้อยลงสำหรับตู้ FTTX ที่ประกอบไว้ล่วงหน้าจากโรงงาน ไม่จำเป็นต้องใช้ผู้ควบคุมที่มีทักษะสูง เนื่องจากไม่มีการต่อไฟเบอร์ประสิทธิภาพการติดตั้งสามารถเพิ่มขึ้น 40%

2. เขต FTTA
ตามเนื้อผ้า Remote Radio Unit (RRU) และ Building Base band Unit (BBU) เชื่อมต่อด้วยสายเคเบิลใยแก้วนำแสง ซึ่งเป็นโครงสร้างเครือข่ายแบบดาวRRU แต่ละตัวต้องมีสายเชื่อมต่อภายนอกแบบดูเพล็กซ์หนึ่งตัวไปยัง BBUการติดตั้งจะต้องใช้เวลาและค่าใช้จ่ายมากขึ้น FTTX Enclosure ทำงานเป็นกล่อง Aggregation/Demark เชื่อมโยง RRU และ BBU เข้าด้วยกันจาก BBU ถึง FTTX Enclosure ต้องการสายเคเบิลไฮบริดแบบมัลติไฟเบอร์เพียงเส้นเดียวเท่านั้นจากนั้น FTTX Enclosure จะแบ่งเส้นใยให้กับ RRU แต่ละอันผ่านชุดสายเคเบิลกันน้ำที่ประกอบไว้ล่วงหน้า IP67RRU สามารถรับพลังงานผ่านขั้วต่อสายไฟที่ประกอบบน FTTX Enclosure โดยสามารถหลีกเลี่ยงการทำซ้ำโดยไม่จำเป็น

3. การเชื่อมต่อสายเคเบิลลำต้น

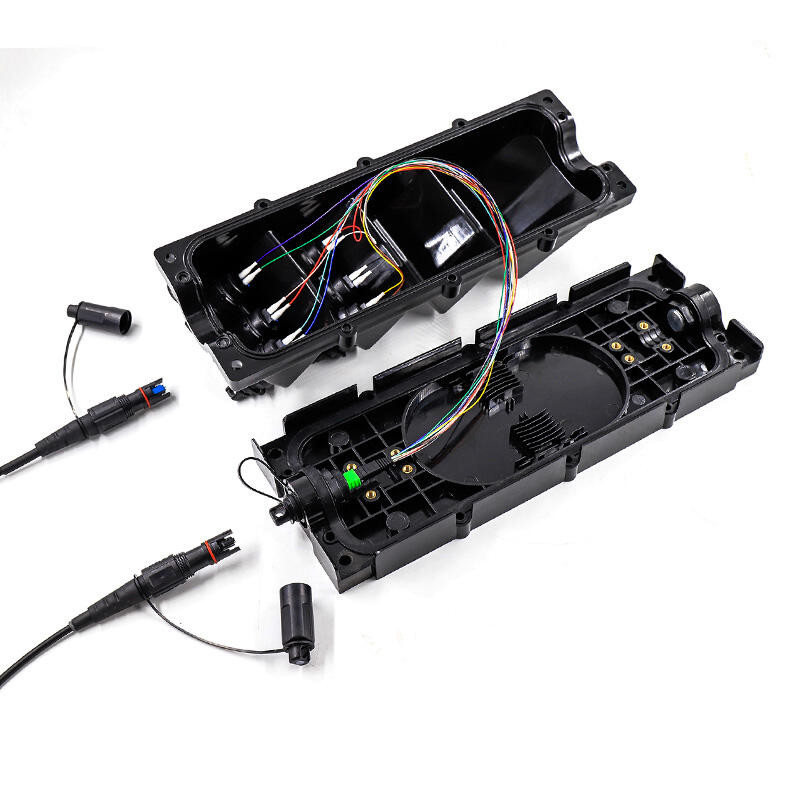

สายเคเบิลของลำต้นจำเป็นต้องเชื่อมด้วยฟิวชันบ่อยๆ เนื่องจากความยาวของสายเคเบิลดรัมแต่ละเส้นมีจำกัดจุดเชื่อมต่อจึงอ่อนแอและจำเป็นต้องได้รับการปกป้องเป็นอย่างดีเมื่อสายเคเบิลลำต้นเข้ามาใน FTTX Enclosure จะมีการปิดผนึกและยึดด้วยสายเคเบิลที่กันการบิดเป็นเกลียว (ประเภทพลาสติกหรือโลหะ)สำหรับสายเคเบิลขนาดเส้นผ่านศูนย์กลาง 5 มม. - 14 มม. FTTX Enclosure มีอุปกรณ์เสริมที่แตกต่างกันเพื่อให้พอดีทอร์ชันแกลนด์สามารถปลดปล่อยความเครียดเมื่อสายเคเบิลของลำตัวโค้งงอและป้องกันไฟเบอร์ไม่ให้แตกหักภายในกล่องหุ้ม FTTX สายเคเบิลหลักและส่วนเสริมความแข็งแรงได้รับการแก้ไขด้วยสปริง ซึ่งทำให้มั่นใจได้ว่ากล่องสามารถทนต่อแรงดึง 1200N ได้ในระยะยาวปลอกป้องกัน Splice (สูงสุด 24 ชิ้น) และ PLC (สูงสุด 2 ชิ้น) สามารถยึดติดกับตัวเครื่องได้ ซึ่งทำให้ไฟเบอร์ FTTX Enclosure แบ่งออกได้ง่ายมากการออกแบบป้องกันการลื่นไถลบนฐานเคส ซึ่งทำให้มั่นใจได้ว่า FTTX Enclosure จะยึดลวด/เสาอย่างแน่นหนา

4. การแสวงหาหรือการสื่อสารทางทหาร
สายเคเบิลจะถูกเล่นซ้ำบ่อยครั้งเมื่อทำการสำรวจหรือการสื่อสารทางทหารขั้วต่อและสายเคเบิลปกติไม่สามารถยืนได้บ่อยและมีความแข็งแรงสูงและนำกลับมาใช้ใหม่ได้ภายในกล่องหุ้ม FTTX สายเคเบิลหุ้มเกราะและส่วนเสริมความแข็งแรงได้รับการแก้ไขด้วยสปริง ซึ่งทำให้มั่นใจได้ว่ากล่องสามารถทนต่อแรงดึง 1200N ได้ในระยะยาวเหมาะอย่างยิ่งสำหรับการใช้งานภาคสนาม โดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่ายระดับดาววัสดุที่มีความแข็งแรงสูงและการออกแบบส่วนต่อประสานส่วนโค้งทำให้มั่นใจได้ว่า FTTX Enclosure ทำงานผิดปกติเมื่อได้รับแรงกระแทก

ข้อมูลจำเพาะ
