| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 10PCS |
| รายละเอียดการบรรจุ: | ถุง PP, กล่องด้านใน, กล่องด้านนอก |
| เวลาการส่งมอบ: | 2-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 800,000 |
| รุ่น NO.: | VFL-2105 | จัดส่ง: | โกง |
|---|---|---|---|
| เน้น: | Visual Fault Locator 30mw,VFL Visual Fault Locator,ตัวระบุความผิดพลาดด้วยแสง 650nm |
||

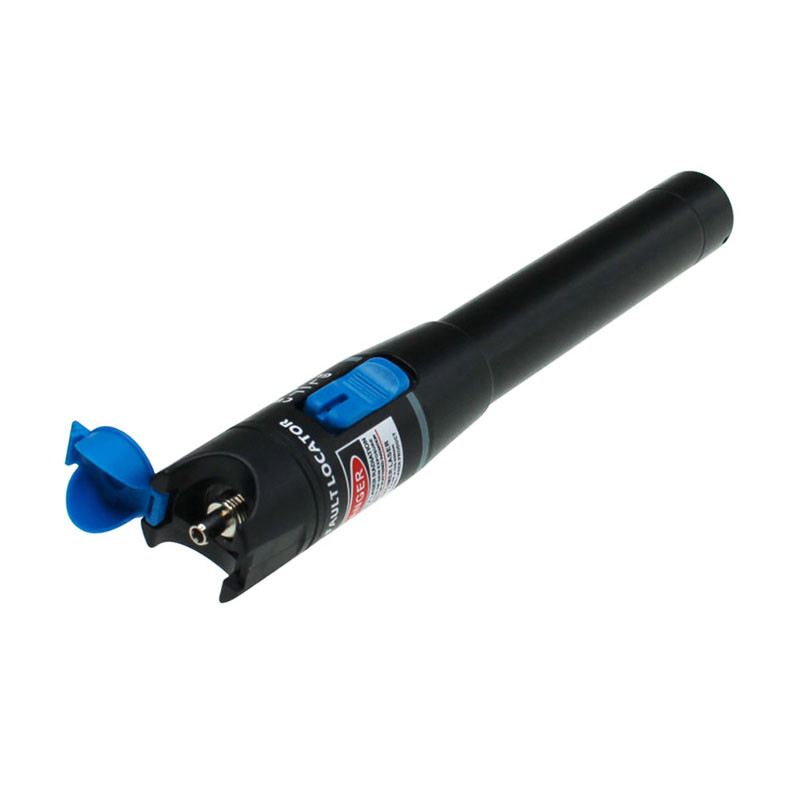

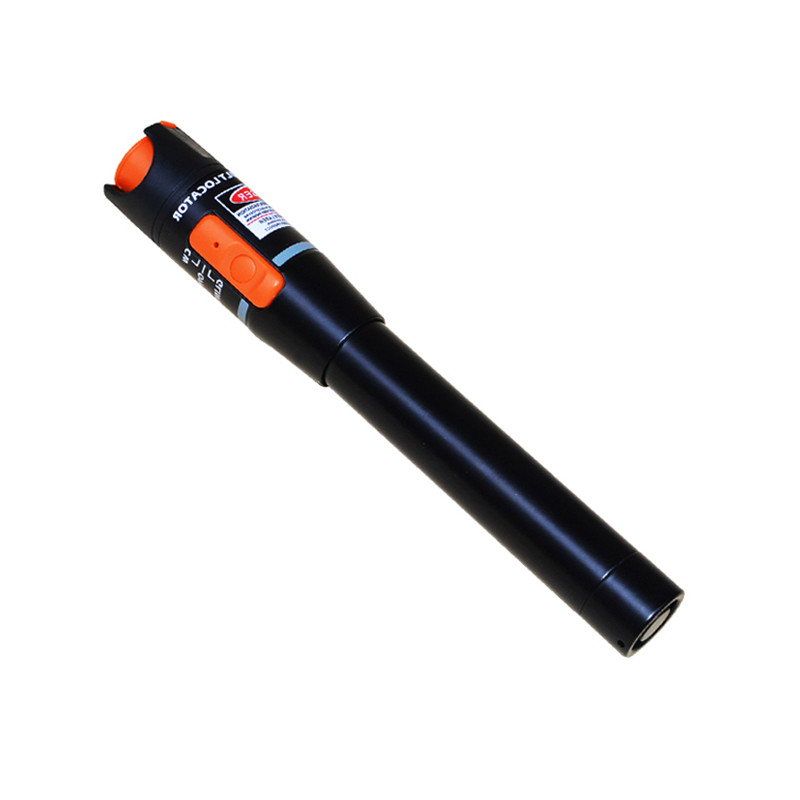

ปัจจุบัน Visual Fault Locator เป็นหนึ่งในอุปกรณ์ทดสอบใยแก้วนำแสงที่ใช้บ่อยที่สุดในการติดตามเส้นใยแก้วนำแสง ตรวจสอบความต่อเนื่องของไฟเบอร์ และค้นหาข้อบกพร่อง เช่น การแตกหัก การต่อสายไม่ดี และการโค้งงอที่แหลมคมในสายเคเบิลไฟเบอร์ออปติกตัวระบุตำแหน่งความผิดพลาดทางสายตาที่ได้รับความนิยมมากที่สุดคือ VFL รูปทรงปากกาและ VFL แบบมือถือ ซึ่งแสดงในภาพต่อไปนี้ตามลำดับไม่ว่าจะติดตั้งลิงค์ไฟเบอร์ใหม่หรือแก้ไขปัญหาเครือข่ายที่มีอยู่ ยิ่งคุณระบุปัญหาได้เร็วเท่าใด คุณสามารถแก้ไขได้เร็วเท่านั้นเพื่อค้นหาข้อบกพร่องในสายเคเบิลใยแก้วนำแสงในเวลาอันสั้น เครื่องทดสอบไฟเบอร์ออปติกหลายตัวได้รับเชิญให้ค้นหาข้อบกพร่องของสายเคเบิลใยแก้วนำแสง เช่น OTDR (ตัวสะท้อนแสงโดเมนเวลาแบบออปติคัล)อย่างไรก็ตาม OTDR มี Dead Zone ระหว่างการทดสอบเครื่องมือทดสอบที่เรียบง่ายและมีประโยชน์อีกตัวหนึ่งซึ่งสามารถทำงานได้ในโซนตาย OTDR มักจะถูกใช้เพื่อทำงานเป็นอุปกรณ์เสริมของ OTDRเป็นที่รู้จักกันในชื่อ VFL (visual Fault locator) ซึ่งสามารถทำงานคนเดียวเพื่อค้นหาข้อบกพร่องในสายเคเบิลใยแก้วนำแสงในลักษณะที่ช่วยประหยัดเวลาในบางสถานการณ์
เลเซอร์สีแดงสดใสที่ 650nm.
การทำงานของพัลส์และ CW
แบตเตอรี่อัลคาไลน์ขนาด AA มาตรฐาน
ค้นหาจุดหักอย่างรวดเร็ว
การออกแบบที่ทนทานและกันน้ำ

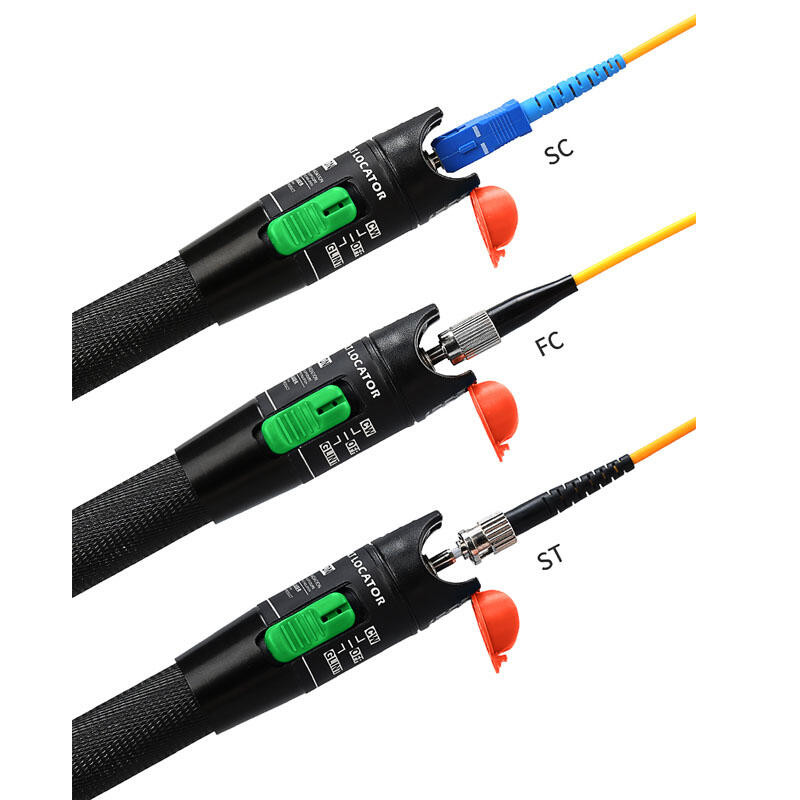

ขั้วต่อสากล 2.5 มม.
VFL ใช้งานง่ายมากขั้นตอนในการใช้ VFL มีดังต่อไปนี้:
ขั้นตอนที่หนึ่ง: ถอดฝาครอบขั้วต่อพลาสติกออกจากปลายทั้งสองด้านของสายไฟเบอร์ทดสอบ
ขั้นตอนที่สอง: เชื่อมต่อไฟเบอร์ออปติก Visual Fault Locator ที่ปลายด้านหนึ่งของไฟเบอร์กดปุ่มเครื่องทดสอบและสังเกตว่าแสงเล็ดลอดออกมาจากปลายอีกด้านของไฟเบอร์สิ่งนี้ให้ข้อบ่งชี้ง่ายๆ เกี่ยวกับความต่อเนื่องของลิงค์ไฟเบอร์
ขั้นตอนที่สาม: ทำซ้ำกับเส้นใยอื่น ๆตรวจสอบแสงที่สามารถเห็นได้จากการต่อรอยที่บกพร่องนี่อาจแสดงให้เห็นวิธีง่ายๆ ในการค้นหาข้อบกพร่องที่มองเห็นได้บนรอยต่อหรือข้อต่อที่ไม่ดี
ขั้นตอนที่สี่: ถอดอุปกรณ์ทั้งหมดออก ใส่ฝาครอบพลาสติกกลับเข้าที่ปลายขั้วต่อแล้วคืนทุกอย่างให้อยู่ในสถานะเดิมก่อนที่คุณจะเริ่มภาคปฏิบัติเพื่อให้กลุ่มต่อไปสามารถดำเนินการปฏิบัติได้อย่างเต็มที่
|
ผลิตภัณฑ์ |
VFL-2105 |
|
กำลังขับ* |
>10mW |
|
ระยะไดนามิก** |
>10กม. |
|
ความยาวคลื่น |
650nm ± 20nm |
|
โหมดการทำงาน |
ชีพจร (2Hz) และ CW |
|
ตัวเชื่อมต่อ |
2.5 มม. UPP (หรือปรับแต่ง UPP 1.25 มม.) |
|
ขนาด (สูง * กว้าง * ลึก) |
175mm * 26mm * 26mm |
|
น้ำหนัก |
80g |
1. ทดสอบโดย FOD1205H 650nm optical power meter
2. สายตามนุษย์ Min.ความไว -120dBm และ 10dB/km สูญเสีย 650nm ในไฟเบอร์
