| หมายเลขรุ่น: | สายแพทช์ SM เป็น MM | ใช้: | fttx |
|---|---|---|---|
| โหมดไฟเบอร์: | SM MM | ประเภทตัวเชื่อมต่อ: | SC,FC,ST,LC,MU,MTRJ,E2000 |
| แสงสูง: | สายแพทช์ไฟเบอร์ออปติก 0.9 มม.,สายแพทช์ไฟเบอร์ออปติก 1.6 มม.,สายแพทช์ปรับสภาพโหมด E2000 |
||

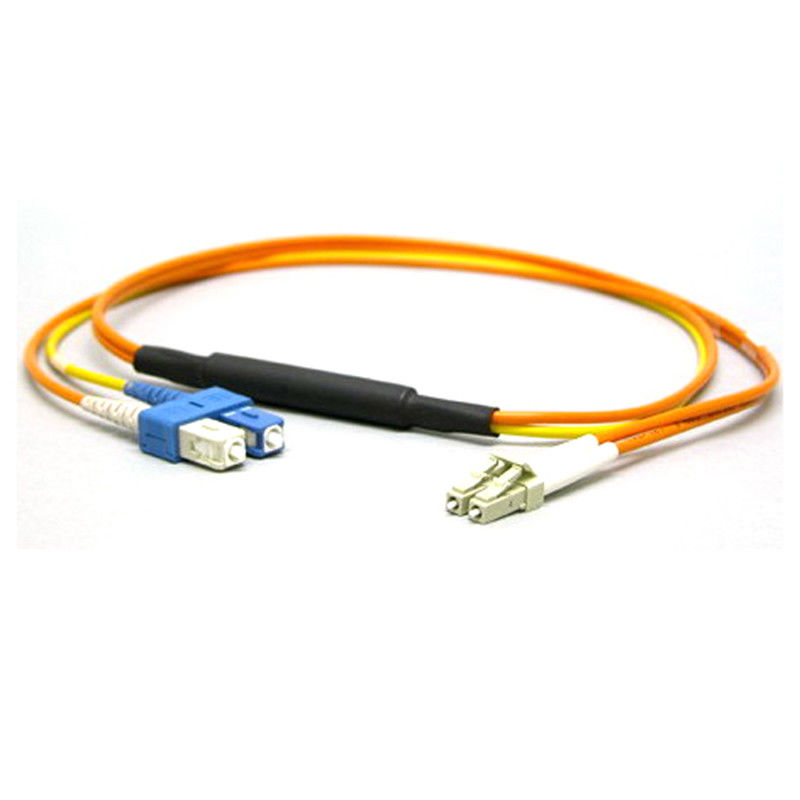

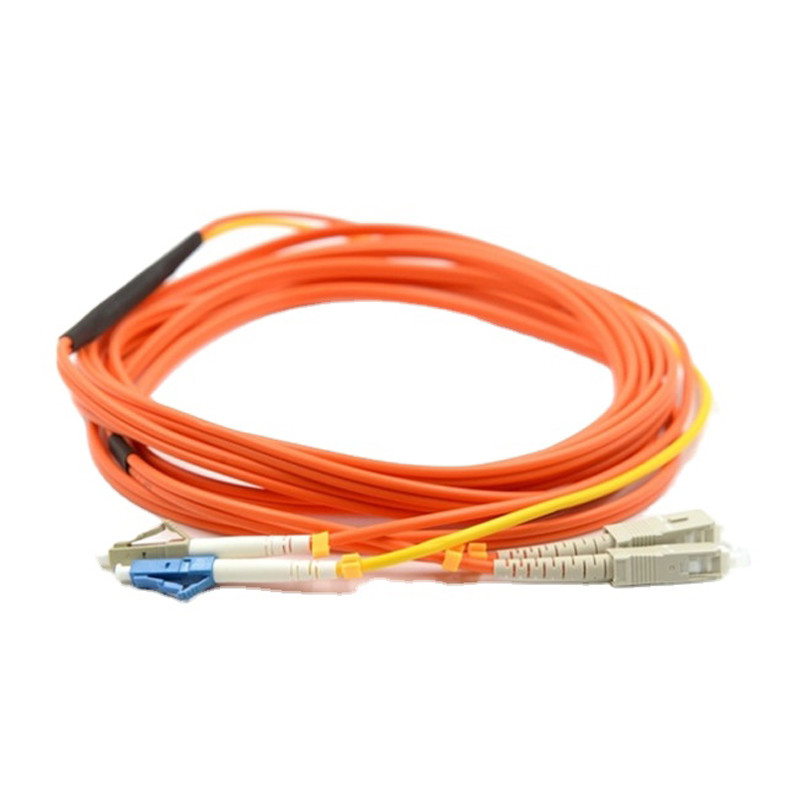

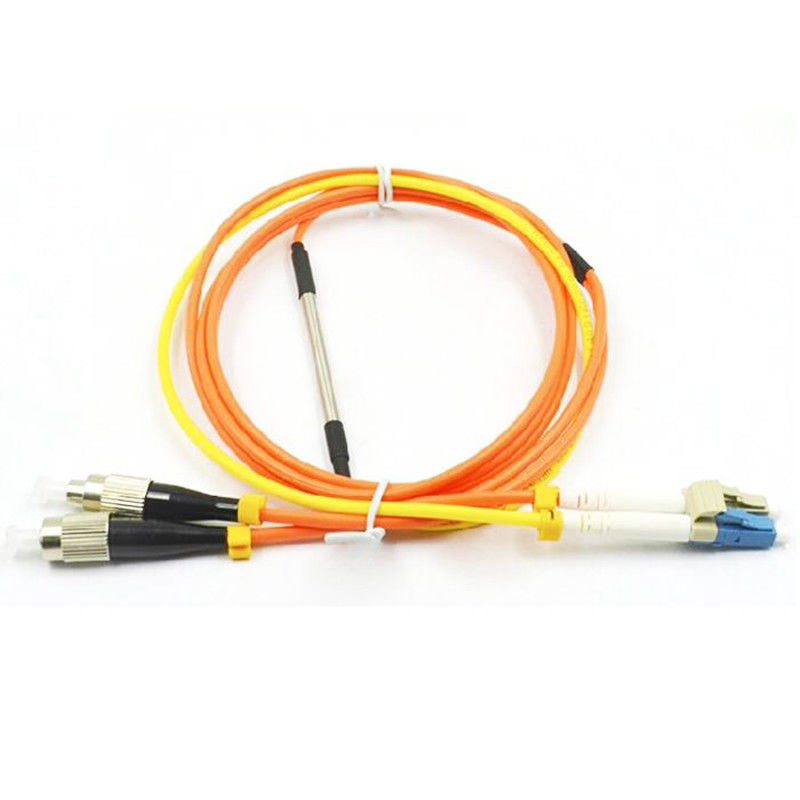

Patchcords การปรับสภาพโหมด
Mode Conditioning Patchcord ออกแบบมาเพื่อใช้ในโซลูชัน Gigabit Ethernet 1000BASE-LX
สายแพตช์เพล็กซ์นี้ประกอบด้วยตัวเชื่อมต่อที่ปลายแต่ละด้านพร้อมออฟเซ็ตไฟเบอร์โหมดเดียวไปยังการเชื่อมต่อไฟเบอร์มัลติโหมดที่ปลายด้านใดด้านหนึ่งเป็นไปตามมาตรฐานแอปพลิเคชัน IEEE 802.3zสายแพตช์นี้จำเป็นสำหรับการอนุญาตให้ใช้โมดูลตัวรับส่งสัญญาณ -LX 1300 nm สำหรับกิกะบิตอีเทอร์เน็ต
Mode Conditioning Patch Cords มีความยาวระหว่าง 2 เมตรถึง 5 เมตรไม่ควรมีสายแพทช์ยาวเกินขีดจำกัดเหล่านี้
สายแพตช์ปรับสภาพโหมดกำจัดสัญญาณหลายตัว
แปลง Singlemode LC GBIC เป็น Multimode SC Patch Panel
62.5/125 และ 8.3/125
รัน 1000Base-LX Gigabit Ethernet ผ่าน MMF โดยชดเชยการสูญเสียสัญญาณ
ใช้ LC GBIC Singlemode Transceivers บน Multimode Fiber Backbones พร้อมช่องต่อ SC patch
ชดเชยการเปิดใช้ Singlemode Laser จากศูนย์กลางของเส้นใยมัลติโหมด
รับประกันตลอดอายุการใช้งาน
การเปิดตัวเลเซอร์โหมดเดียวที่กึ่งกลางของไฟเบอร์มัลติโหมดอาจทำให้เกิดสัญญาณหลายตัวที่สร้างความสับสนให้กับเครื่องรับที่ปลายอีกด้านของไฟเบอร์
ในกรณีดังกล่าว สายแพตช์การปรับสภาพโหมดจะกำจัดสัญญาณหลายตัวเหล่านี้โดยอนุญาตให้การเปิดใช้โหมดเดียวถูกชดเชยออกจากศูนย์กลางของไฟเบอร์มัลติโหมด
จุดออฟเซ็ตนี้สร้างการเปิดที่คล้ายกับการเปิด LED แบบมัลติโหมดทั่วไป(ดูแผนภาพด้านล่าง)
จำเป็นที่การกำหนดค่านี้จะต้องคงไว้ทั้งสองด้าน การสลับการส่งและรับสามารถทำได้ที่ฝั่งโรงงานเคเบิลเท่านั้น (ดูแผนภาพด้านล่าง)
| หมายเลขรุ่น: | สายแพทช์ SM เป็น MM |
| ใช้: | fttx |
| โหมดไฟเบอร์: | SM MM |
| ประเภทตัวเชื่อมต่อ: | SC,FC,ST,LC,MU,MTRJ,E2000 |
| เส้นผ่านศูนย์กลางของสายเคเบิล: | 0.9 มม. 1.6 มม. 2.0 มม. 3.0 มม |
| แกนไฟเบอร์: | SX DX |
| แจ็คเก็ตเคเบิ้ล: | พีวีซี, LSZH |
