| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 2km |
| รายละเอียดการบรรจุ: | กลองไม้ |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนียน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | ADSS | จัดส่ง: | EXW/FOB/CIF |
|---|---|---|---|
| ประเทศต้นกำเนิด: | เซินเจิ้น | เส้นผ่านศูนย์กลางภายนอก: | 12.5 |
| แสงสูง: | สายเคเบิลใยแก้วนำแสงกลางแจ้ง 300 ม.,สายเคเบิลใยแก้วนำแสงกลางแจ้งสองชั้น,ADSS สายเคเบิลใยแก้วนำแสงทางอากาศ |
||

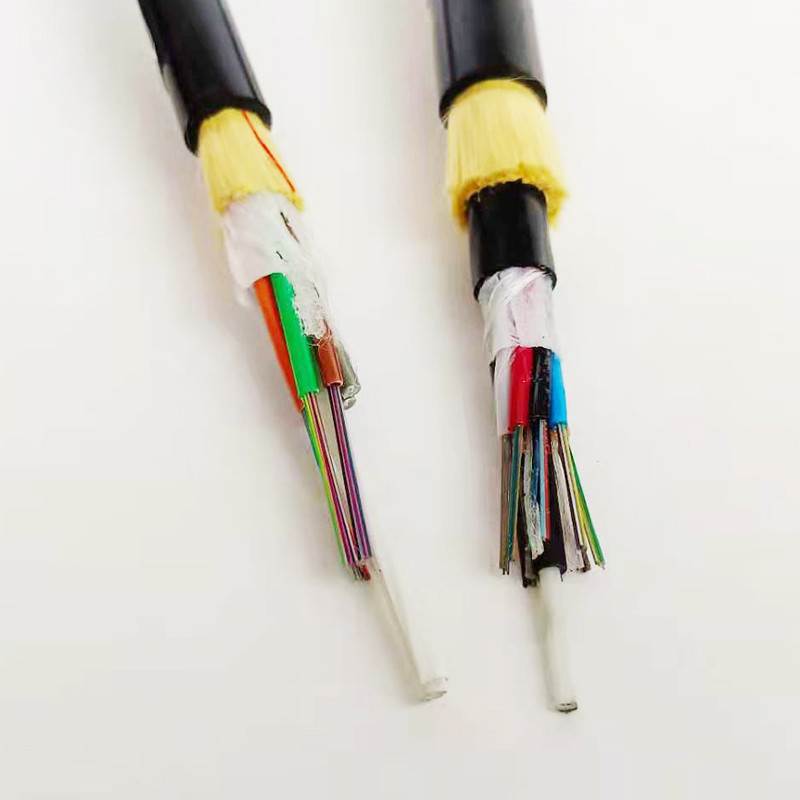

สายเคเบิลทางอากาศที่รองรับไดอิเล็กทริกทั้งหมด (ADSS)

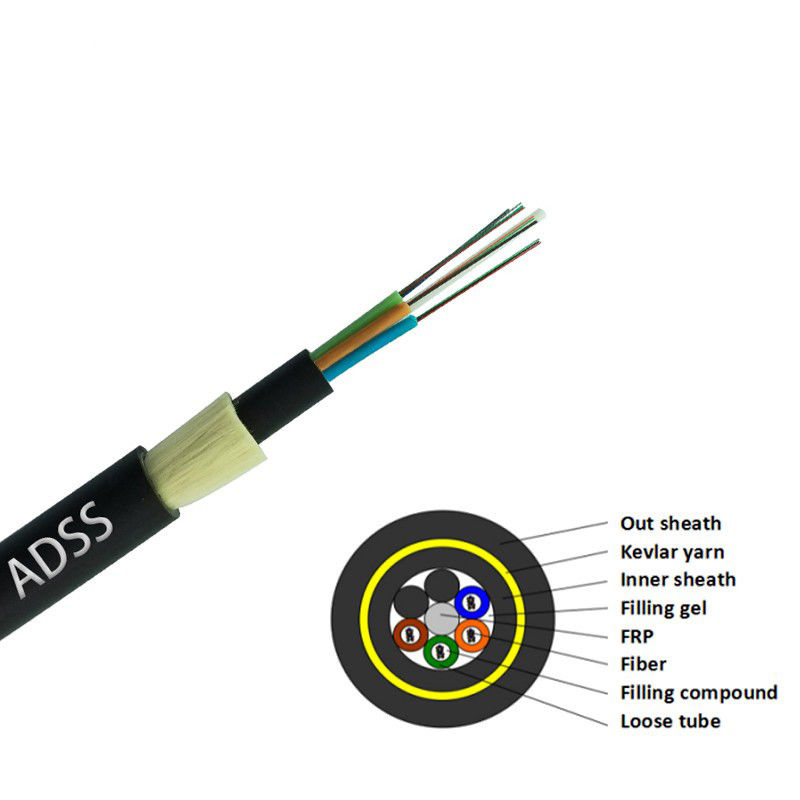

สายเคเบิลแบบหลวมแจ็คเก็ตเดี่ยว ADSS สายเคเบิลใยแก้วนำแสงกลางแจ้ง
คำอธิบายสำหรับ ADSS Aerial Fiber Optic Cable
สายเคเบิล ADSS เป็นสายเคเบิลใยแก้วนำแสงชนิดหนึ่งที่แข็งแรงพอที่จะรองรับตัวเองระหว่างโครงสร้างที่ไม่มีองค์ประกอบโลหะนำไฟฟ้าการออกแบบท่อหลวมให้ประสิทธิภาพการทำงานที่มั่นคงในช่วงอุณหภูมิกว้าง และเข้ากันได้กับไฟเบอร์ออปติกเกรดโทรคมนาคมการออกแบบเสื้อแจ็คเก็ตเดี่ยวแบบประหยัดสามารถขยายระยะทางได้ถึง 600 ฟุตในสภาพแสง NESC, 500 ฟุตในสภาวะปานกลาง NESC และ 300 ฟุตในสภาวะหนักของ NESC
สายเคเบิลออปติคัล ADSS ยังสามารถใช้ได้กับแจ็คเก็ตโพลีเอทิลีนที่ทนต่อการติดตาม (TRPE) ที่เป็นกรรมสิทธิ์ซึ่งเหมาะสำหรับการติดตั้งในศักย์ไฟฟ้าสูงถึง 25 kV
ลักษณะทางแสง
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| การลดทอน | @850nm | ≤3.0 เดซิเบล/กม. | ≤3.0 เดซิเบล/กม. | ||
| (+20℃) | @1300nm | ≤1.0 เดซิเบล/กม. | ≤1.0 เดซิเบล/กม. | ||
| @1310nm | ≤0.36 เดซิเบล/กม. | ≤0.40 เดซิเบล/กม. | |||
| @1550nm | ≤0.22 เดซิเบล/กม. | ≤0.23dB/กม. | |||
| แบนด์วิดท์ (Class A) | @850nm | ≥500 MHz·กม | ≥200 MHz·กม | ||
| @1300nm | ≥1000 MHz ·กม | ≥600 MHz·กม | |||
| รูรับแสงตัวเลข | 0.200±0.015NA | 0.275±0.015NA | |||
| ความยาวคลื่นตัดสายเคเบิล λcc | ≤1260nm | ≤1480nm | |||
พารามิเตอร์ทางเทคนิค
| เส้นผ่านศูนย์กลางภายนอก | ความตึงของน้ำหนัก kN | Ref.daily max.working ความตึง kN | แรงตึงสูงสุดที่อนุญาต kN | แรงแตก kN | ความแข็งแรงของสมาชิก CSA mm2 | โมดูลัสความยืดหยุ่น kN/ mm2 | ค่าสัมประสิทธิ์การขยายตัวของความร้อน ×10-6/k | ช่วงที่เหมาะสม (ม.) (มาตรฐาน NESC, ม.) | ||||
| ปลอก PE | ปลอก AT | อา | บี | ค | ดี | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
คุณลักษณะสำหรับ ADSS Aerial Fiber Optic Cable
