| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 10PCS |
| รายละเอียดการบรรจุ: | ถุง PP, กล่องด้านใน, กล่องด้านนอก |
| เวลาการส่งมอบ: | 2-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 800,000 |
| หมายเลขรุ่น: | ไฟเบอร์ออปติก PLC Splitter Bare Fiber Type | จัดส่ง: | โกง |
|---|---|---|---|
| เน้น: | 1260nm 1x8 Bare Fiber ผลิตภัณฑ์ FTTH,ผลิตภัณฑ์ FTTH 1260nm,กล่องต่อสายไฟเบอร์ออปติก 0.4db ftth |
||

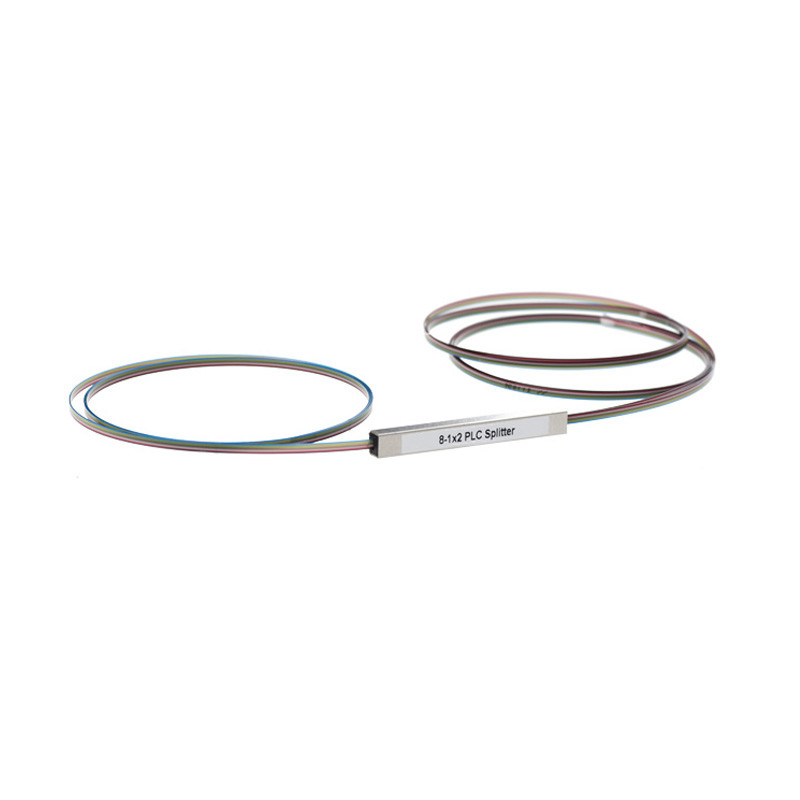

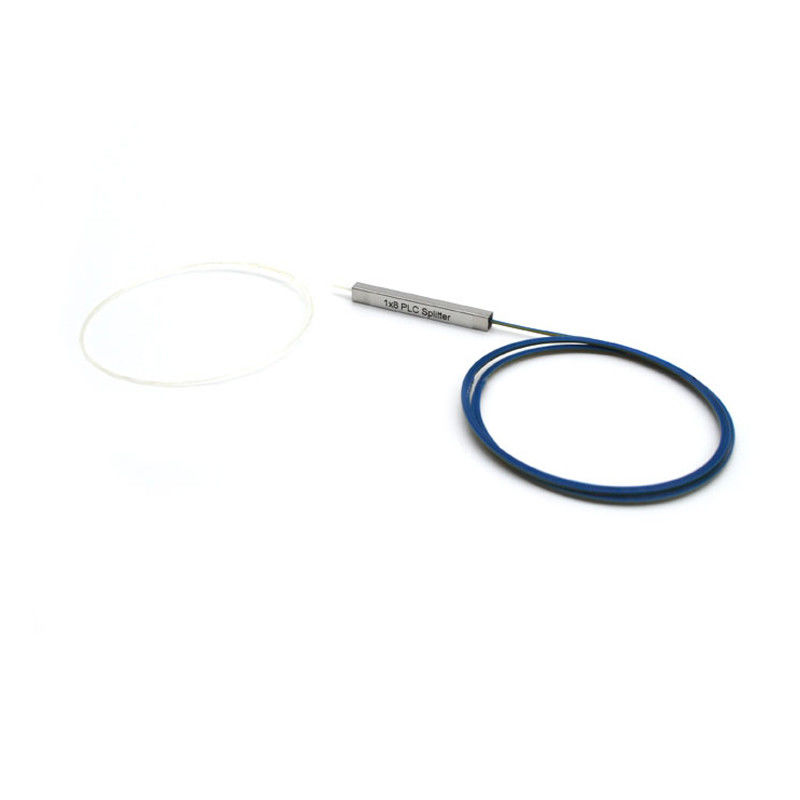

PLC (Planar Lightwave Circuit) ตัวแยกสัญญาณเป็นตัวแยกโหมดเดี่ยวที่มีอัตราส่วนการแยกที่เท่ากันจากเส้นใยอินพุตหนึ่งไปยังเส้นใยเอาต์พุตหลายเส้นจำนวนการแบ่งที่ใช้ได้คือ 1x4, 1x8, 1x16 และ 1x32ตัวแยก PLC มีจำหน่ายด้วยไฟเบอร์โหมดเดี่ยวแบบหลอดหลวมขนาด 900µm และสิ้นสุดหรือไม่สิ้นสุดตามที่คุณต้องการตัวแยก PLC ที่ไม่มีคอนเนคเตอร์ไม่มีคอนเนคเตอร์สำหรับการต่อหรือต่อคอนเนคเตอร์ที่ง่ายดายConnectorized PLC Splitters มีให้เลือกด้วยไฟเบอร์ออปติกตัวเชื่อมต่อ: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC และ ST/UPC
การสูญเสียการแทรกต่ำ
PDL ต่ำ
การออกแบบที่กะทัดรัด
ความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี
ความยาวคลื่นปฏิบัติการกว้าง:
จาก 1260nm ถึง 1650nm
อุณหภูมิในการทำงานกว้าง:
ตั้งแต่ -40 ℃ ถึง 85 ℃
ความน่าเชื่อถือและความเสถียรสูง
ระบบ FTTX
PON Networks
ลิงค์ CATV
การกระจายสัญญาณออปติคอล
Telcordia GR-1209-CORE
เทลคอร์เดีย GR-1221-COR
RoHS
ตารางที่ 1 – 1×N PLC Splitter
| พารามิเตอร์ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1260～1650 | ||||||
| ประเภทไฟเบอร์ | G657A1 หรือลูกค้าที่ระบุ | ||||||
| การสูญเสียการแทรก (dB) (เกรด P / S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| ความสม่ำเสมอของการสูญเสีย (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| การสูญเสียผลตอบแทน (dB) (เกรด P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| ทิศทาง (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความเสถียรของอุณหภูมิ (-40 ～ 85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| อุณหภูมิในการทำงาน (℃) | -40～85 | ||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | ||||||
| ขนาดอุปกรณ์ (มม.) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | ไม่มี |
| ขนาดโมดูล (มม.) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| ขนาดโมดูลขนาดเล็ก (มม.) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | ไม่มี |
ตารางที่ 2 – 2×N PLC Splitter
| พารามิเตอร์ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) 1260 ~ 1650 | ||||||
| Fiber Type G657A1 หรือลูกค้าระบุ | ||||||
| การสูญเสียการแทรก (dB) (เกรด P / S) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| ความสม่ำเสมอของการสูญเสีย (dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| การสูญเสียผลตอบแทน (dB) (เกรด P/S) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| ทิศทาง (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความคงตัวของอุณหภูมิ (-40~ | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 85 ℃)(เดซิเบล) | ||||||
| อุณหภูมิในการทำงาน (℃) | -40～85 | |||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | |||||
| ขนาดอุปกรณ์ (มม.) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| ขนาดโมดูล (มม.) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| ขนาดโมดูลขนาดเล็ก (มม.) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
