| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 10PCS |
| รายละเอียดการบรรจุ: | ถุง PP, กล่องด้านใน, กล่องด้านนอก |
| เวลาการส่งมอบ: | 2-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 800,000 |
| รุ่น NO.: | SC FC ST MU LC | จัดส่ง: | โกง |
|---|---|---|---|
| แสงสูง: | GPON ตัวแยกไฟเบอร์ออปติก 1x4,ตัวแยกไฟเบอร์ออปติก 1x4 1x8,1x2 ตัวแยกแสง 1650nm |
||

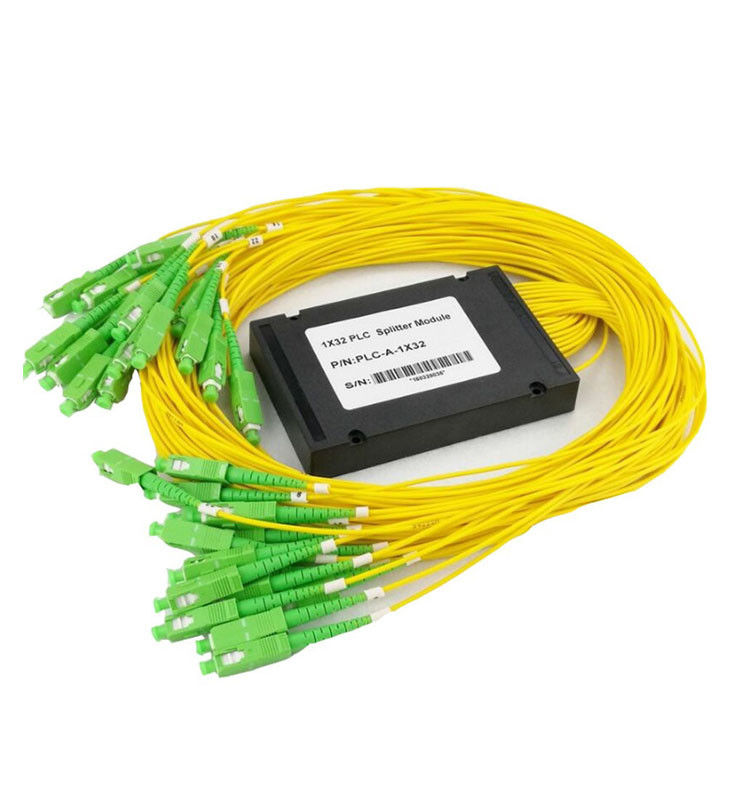

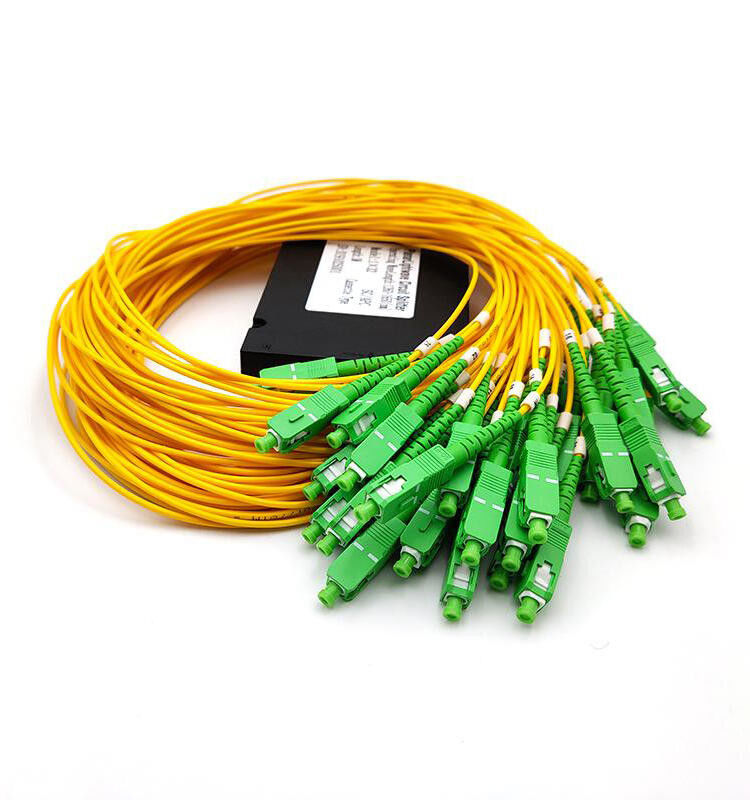

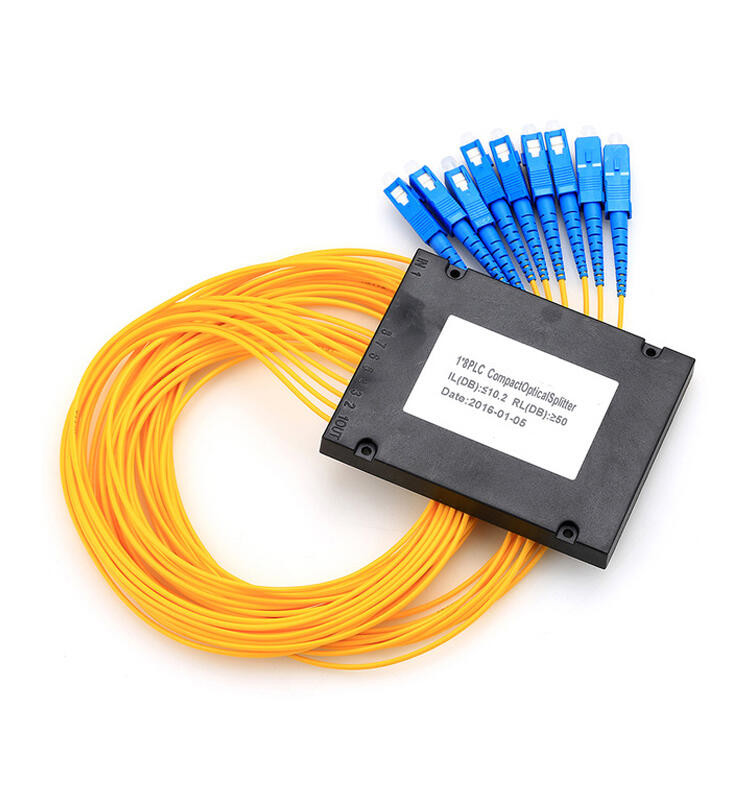

FTTH GPON ไฟเบอร์ออปติกแยก PLC กล่อง ABS
คำอธิบาย
PLC (Planar Lightwave Circuit) ตัวแยกสัญญาณเป็นตัวแยกโหมดเดี่ยวที่มีอัตราส่วนการแยกที่เท่ากันจากเส้นใยอินพุตหนึ่งไปยังเส้นใยเอาต์พุตหลายเส้นจำนวนการแบ่งที่ใช้ได้คือ 1x4, 1x8, 1x16 และ 1x32ตัวแยก PLC มีจำหน่ายด้วยไฟเบอร์โหมดเดี่ยวแบบหลอดหลวมขนาด 900µm และแบบปลายสายหรือแบบไม่สิ้นสุดตามความต้องการของคุณตัวแยก PLC ที่ไม่มีคอนเนคเตอร์ไม่มีคอนเนคเตอร์สำหรับการต่อหรือต่อคอนเนคเตอร์ที่ง่ายดายConnectorized PLC Splitters มีให้เลือกใช้ตามตัวเลือกตัวเชื่อมต่อไฟเบอร์ออปติก: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC และ ST/UPC
คุณสมบัติ
การสูญเสียการแทรกต่ำ
PDL ต่ำ
การออกแบบที่กะทัดรัด
ความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี
ความยาวคลื่นปฏิบัติการกว้าง:
จาก 1260nm ถึง 1650nm
อุณหภูมิในการทำงานกว้าง:
ตั้งแต่ -40 ℃ ถึง 85 ℃
ความน่าเชื่อถือและความเสถียรสูง
แอปพลิเคชัน
ระบบ FTTX
PON Networks
ลิงค์ CATV
การกระจายสัญญาณออปติคอล
การปฏิบัติตาม
Telcordia GR-1209-CORE
เทลคอร์เดีย GR-1221-COR
RoHS
ข้อมูลจำเพาะ
ตารางที่ 1 – 1×N PLC Splitter
|
พารามิเตอร์ |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
ความยาวคลื่นปฏิบัติการ (นาโนเมตร) |
1260～ 1650 |
||||||
|
ประเภทไฟเบอร์ |
G657A1 หรือลูกค้าที่ระบุ |
||||||
|
การสูญเสียการแทรก (dB)(ป/ส เกรด) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
17/17.4 |
20./20.4 |
23.8/24.2 |
|
ความสม่ำเสมอของการสูญเสีย (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
2.5 |
|
การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
0.4 |
|
การสูญเสียผลตอบแทน (dB) (ป/ส เกรด) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
ทิศทาง (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
ความเสถียรของอุณหภูมิ (-40～85 ℃)(เดซิเบล) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
อุณหภูมิในการทำงาน (℃) |
-40～85 |
||||||
|
อุณหภูมิในการจัดเก็บ (℃) |
-40～85 |
||||||
|
ขนาดอุปกรณ์ (มม.) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
ไม่มี |
|
ขนาดโมดูล (มม.) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140×115×18 |
|
ขนาดโมดูลขนาดเล็ก (มม.) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
ไม่มี |
ตารางที่ 2 – 2×N PLC Splitter
|
พารามิเตอร์ |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
ความยาวคลื่นปฏิบัติการ (นาโนเมตร) 1260～ 1650 |
|
|
|
|
|
|
|
Fiber Type G657A1 หรือลูกค้าระบุ |
|
|
|
|
|
|
|
การสูญเสียการแทรก (dB)(ป/ส เกรด) |
4 |
7.6 |
11 |
14.4 |
17.5 |
21 |
|
ความสม่ำเสมอของการสูญเสีย (dB) |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
|
การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
การสูญเสียผลตอบแทน (dB) (ป/ส เกรด) |
0.2 |
0.2 |
0.3 |
0.3 |
0.4 |
0.4 |
|
ทิศทาง (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
ความเสถียรของอุณหภูมิ (-40～ |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
อุณหภูมิในการทำงาน (℃) |
-40～85 |
|
|
|
|
|
|
อุณหภูมิในการจัดเก็บ (℃) |
-40～85 |
|
|
|
|
|
|
ขนาดอุปกรณ์ (มม.) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
ขนาดโมดูล (มม.) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
ขนาดโมดูลขนาดเล็ก (มม.) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
