| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 10PCS |
| รายละเอียดการบรรจุ: | ถุง PP, กล่องด้านใน, กล่องด้านนอก |
| เวลาการส่งมอบ: | 2-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 800,000 |
| รุ่น NO.: | ตัวแยกท่อเหล็ก | จัดส่ง: | โกง |
|---|---|---|---|
| แสงสูง: | ตัวแยกท่อเหล็ก 1x2,ตัวแยกท่อเหล็ก 1650NM,ตัวแยกไฟเบอร์ออปติก plc 1x8 |
||

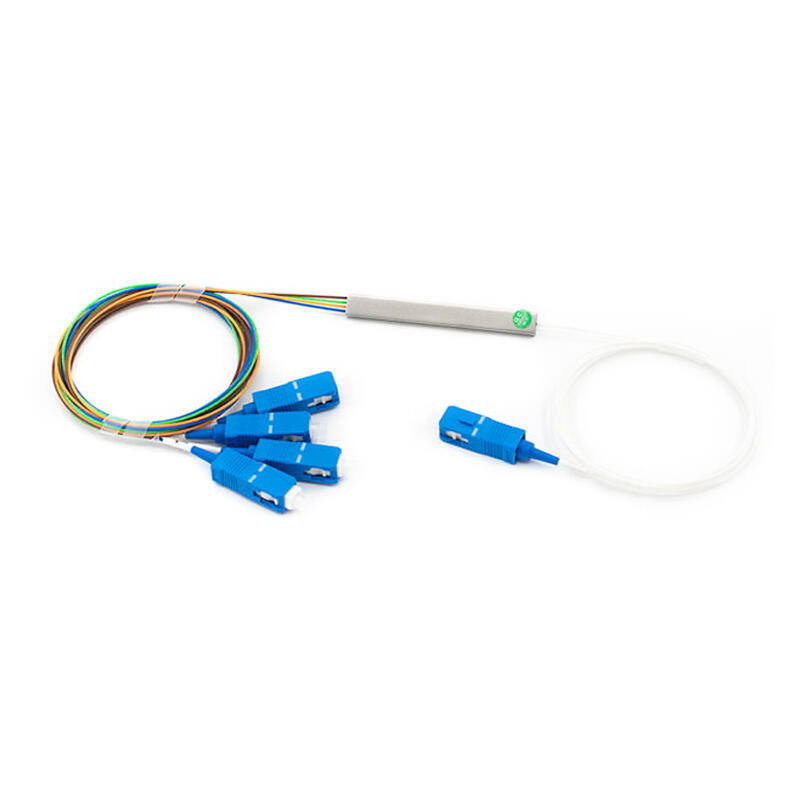

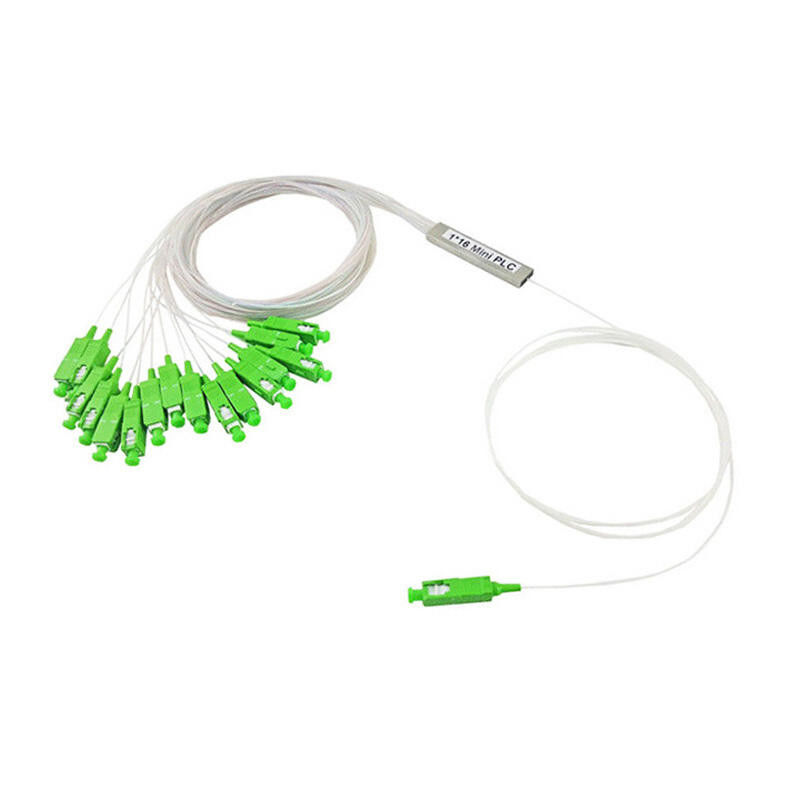

ตัวแยกวงจรคลื่นแสงระนาบ (PLC) เป็นอุปกรณ์จัดการพลังงานแสงชนิดหนึ่งที่ประดิษฐ์ขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นซิลิกามีขนาดเล็ก ความน่าเชื่อถือสูง ช่วงความยาวคลื่นในการดำเนินงานที่กว้าง และความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดีและมีการใช้กันอย่างแพร่หลายในเครือข่าย PON เพื่อให้เกิดการแยกกำลังสัญญาณออปติคัลเราจัดหาผลิตภัณฑ์ตัวแยกสัญญาณ 1xN และ 2xN ทั้งชุดที่ปรับให้เหมาะกับการใช้งานเฉพาะผลิตภัณฑ์ทั้งหมดเป็นไปตามข้อกำหนด GR-1209-CORE และ GR-1221-CORE
ตารางที่ 1 – 1×N PLC Splitter
| พารามิเตอร์ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1260～1650 | ||||||
| ประเภทไฟเบอร์ | G657A1 หรือลูกค้าที่ระบุ | ||||||
| การสูญเสียการแทรก (dB) (เกรด P / S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| ความสม่ำเสมอของการสูญเสีย (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| การสูญเสียผลตอบแทน (dB) (เกรด P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| ทิศทาง (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความเสถียรของอุณหภูมิ (-40 ～ 85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| อุณหภูมิในการทำงาน (℃) | -40～85 | ||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | ||||||
| ขนาดอุปกรณ์ (มม.) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | ไม่มี |
| ขนาดโมดูลขนาดเล็ก (มม.) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | ไม่มี |
ตารางที่ 2 – 2×N PLC Splitter
| พารามิเตอร์ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1260～1650 | |||||
| ประเภทไฟเบอร์ | G657A1 หรือลูกค้าที่ระบุ | |||||
| การสูญเสียการแทรก (dB) (เกรด P / S) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| ความสม่ำเสมอของการสูญเสีย (dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| การสูญเสียผลตอบแทน (dB) (เกรด P/S) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| ทิศทาง (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความเสถียรของอุณหภูมิ (-40 ～ 85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| อุณหภูมิในการทำงาน (℃) | -40～85 | |||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | |||||
| ขนาดอุปกรณ์ (มม.) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| ขนาดโมดูลขนาดเล็ก (มม.) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
