| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 10PCS |
| รายละเอียดการบรรจุ: | ถุง PP, กล่องด้านใน, กล่องด้านนอก |
| เวลาการส่งมอบ: | 2-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 800,000 |
| รุ่น NO.: | OTDR-3302S | จัดส่ง: | โกง |
|---|---|---|---|
| แสงสูง: | เครื่องมือทดสอบไฟเบอร์ 1550nm แบบใช้มือถือ,เครื่องมือทดสอบไฟเบอร์ otdr 22dB,ชุดทดสอบไฟเบอร์ออปติก RJ45 Ethernet |
||

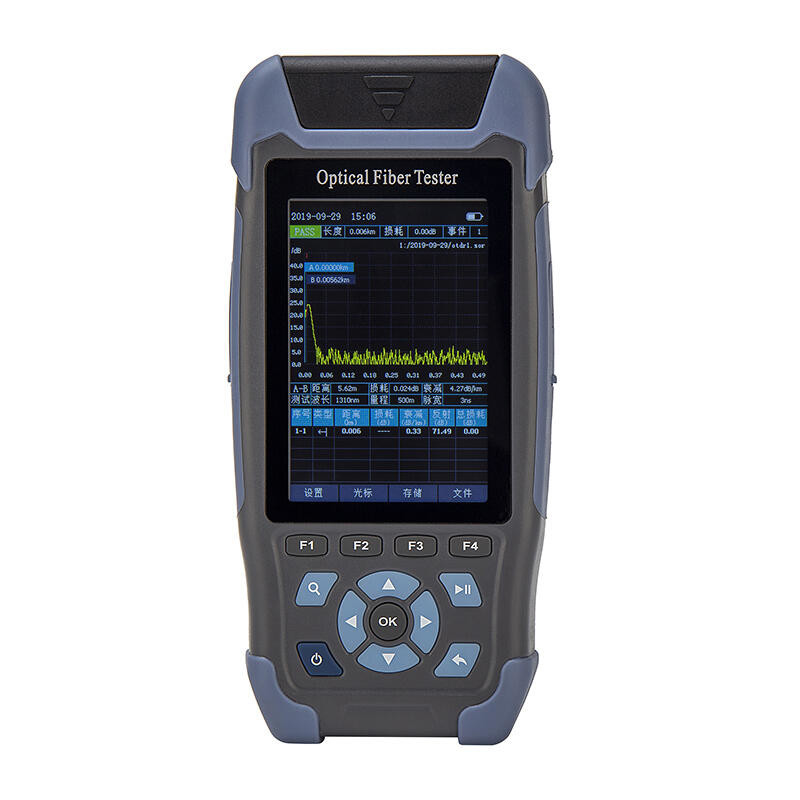

OTDR-3302S Mini Pro OTDR ใช้กับ FTTx และเข้าถึงการสร้างและบำรุงรักษาเครือข่าย เพื่อทดสอบเบรกพอยต์ของไฟเบอร์ ความยาว การสูญเสีย และการตรวจจับแสงอินพุตอัตโนมัติ การทดสอบอัตโนมัติด้วยปุ่มเดียวเครื่องทดสอบมีขนาดกะทัดรัดพร้อมหน้าจอ LCD สีสันสดใสขนาด 3.5 นิ้ว การออกแบบเปลือกพลาสติกใหม่ กันกระแทกและป้องกันการตกกระแทกผู้ทดสอบยังรวม 8 ฟังก์ชันเข้ากับ OTDR แบบบูรณาการสูง, แผนที่เหตุการณ์, แหล่งกำเนิดแสงที่เสถียร, เครื่องวัดพลังงานแสง, ตัวระบุความผิดพลาดด้วยภาพ, การพิสูจน์อักษรลำดับสายเคเบิล, การวัดความยาวสายเคเบิลและฟังก์ชันการให้แสงมันสามารถตรวจจับเบรกพอยต์, ตัวเชื่อมต่อสากล, ที่เก็บข้อมูลภายใน 600, การ์ด TF, การจัดเก็บข้อมูล USB และแบตเตอรี่ลิเธียม 4000mAh ในตัว, การชาร์จ USBเป็นทางเลือกที่ดีสำหรับการทำงานภาคสนามในระยะยาว

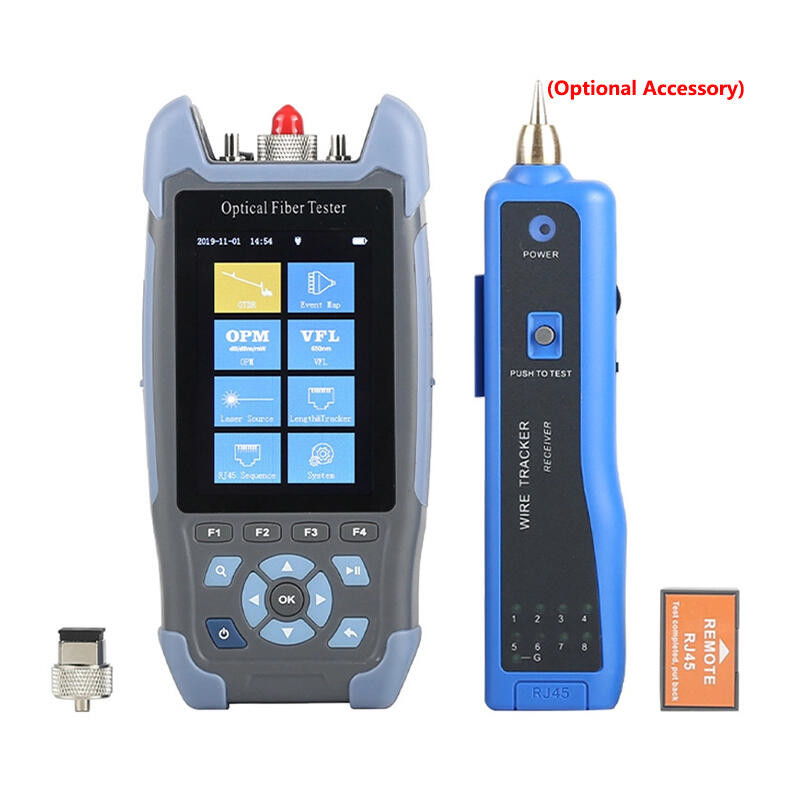

9 ฟังก์ชั่นใน 1 เครื่อง
OTDR: 1310/1550nm, 24/22dB, 5m~60K
แผนที่กิจกรรม (คล้ายกับ EXFO iOLM
เครื่องวัดพลังงานแสง: -50~+26dB
แหล่งกำเนิดแสงออปติคอล: 1310/1550nm, >-5dB
Visual Fault Locator: >=10m
ลำดับสายเคเบิลอีเทอร์เน็ต RJ45
ระยะห่างของสายเคเบิลอีเทอร์เน็ต RJ45ตัวติดตามสายเคเบิลอีเธอร์เน็ต RJ45
ไฟ LED
การแก้ไขปัญหา FTTx ไมล์สุดท้าย
การทดสอบลิงก์แบบจุดต่อจุด
การทดสอบเครือข่าย CATV
|
Mini-Pro OTDR |
||
|
แบบอย่าง |
OTDR-3302S |
|
|
ความยาวคลื่น |
1310nm/1550nm±20nm |
|
|
ประเภทไฟเบอร์ |
G.652 SM ไฟเบอร์ |
|
|
ช่วงไดนามิก |
24dB/22dB |
|
|
ช่วงทดสอบ |
5m~60km |
|
|
เหตุการณ์โซนตาบอด |
3m |
|
|
เอทีที โซนตาบอด |
8m |
|
|
ความกว้างของพัลส์ |
3ns~10us |
|
|
ความถูกต้องแม่นยำ |
± (1m+ช่วงการสุ่มตัวอย่าง +0.005%*ระยะทดสอบ) |
|
|
ความแม่นยำในการสูญเสีย |
±0.2dB/dB |
|
|
จุดสุ่มตัวอย่าง |
16k~128k |
|
|
ความละเอียดในการสุ่มตัวอย่าง |
0.05m~8m |
|
|
ความแม่นยำในการสะท้อน |
±3dB |
|
|
การจัดเก็บข้อมูล |
ภายใน:≥600, ภายนอก: บัตร TF |
|
|
ระดับความปลอดภัยของเลเซอร์ |
ระดับ.ระดับ |
|
|
รูปแบบไฟล์ |
รูปแบบไฟล์มาตรฐาน SOR |
|
|

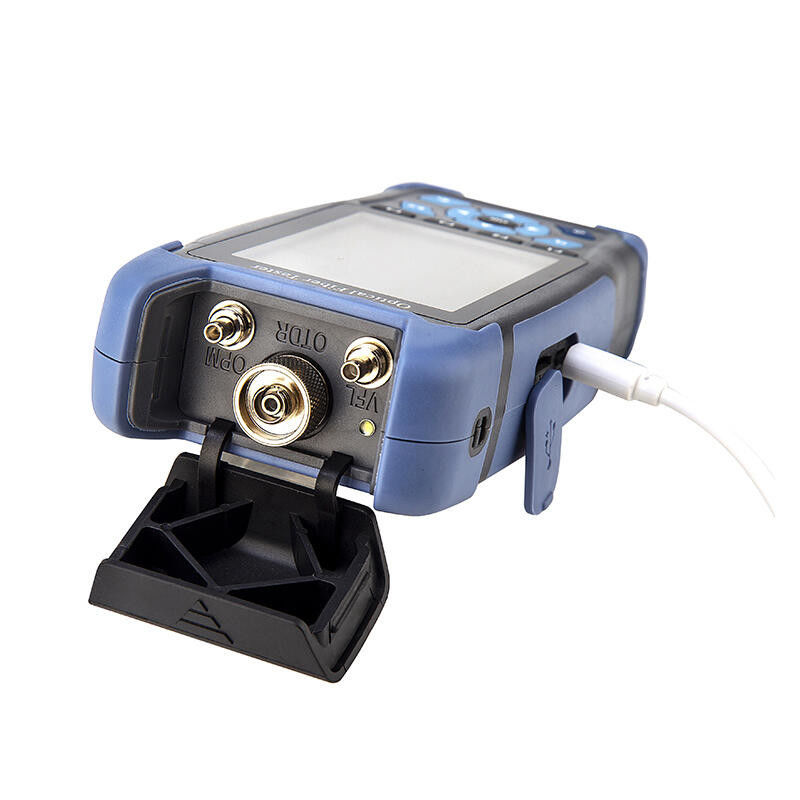

ตัวเชื่อมต่อ |
FC/UPC (เปลี่ยนได้ SC, ST) |
|
|
เครื่องวัดกำลังแสง |
||
|
ช่วงคลื่น |
800nm~1700nm |
|
|
ประเภทอินเทอร์เฟซ |
ยูนิเวอร์แซลเอฟซี/SC/ST |
|
|
ช่วงทดสอบ |
-50dBm~+26dBm |
|
|
ความไม่แน่นอน |
±5% |
|
|
การระบุความถี่ |
CW/270/330/1k/2kHz |
|
|
ความยาวคลื่นสอบเทียบ |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
แหล่งกำเนิดแสงออปติคอล |
||
|
LD Type |
FP-LD |
|
|
ความยาวคลื่นเอาต์พุต |
1550nm±20nm |
1310nm/1550nm±20nm |
|
กำลังขับ |
≥-5dBm |
|
|
ความถี่มอดูเลต |
270/330/1k/2kHz |
|
|
ความเสถียร |
CW, ±0.5dB/15 นาที (ทดสอบหลังจากอุ่นเครื่อง 15 นาที) |
|
|
ตัวเชื่อมต่อ |
FC/UPC (เปลี่ยนได้ SC, ST) |
|
|
VFL |
||
|
ความยาวคลื่นงาน |
650nm±20nm |
|
|
กำลังขับ |
≥10mW |
|
|
โหมด |
CW/1Hz/2Hz |
|
|
ตัวเชื่อมต่อ |
FC/SC/ST |
|
|
การวัดความยาวสายเคเบิล RJ45 |
||
|
ช่วงทดสอบ |
1000m |
|
|
พารามิเตอร์อื่นๆ |
||
|
แสดง |
จอ LCD สี 3.5 นิ้ว |
|
|
อินเทอร์เฟซข้อมูล |
ไมโคร USB |
|
|
จัดเก็บข้อมูลภายนอก |
บัตร TF |
|
|
พาวเวอร์ซัพพลาย |
แบตเตอรี่ลิเธียมโพลิเมอร์: 3.7V, 4000mAh, อะแดปเตอร์ไฟ: 5VDC, 2A |
|
|
อายุการใช้งานแบตเตอรี่ |
สแตนด์บาย>20h, เวลาในการวัด>12h |
|
|
อุณหภูมิในการทำงาน |
-10℃~+50℃ |
|
|
อุณหภูมิในการจัดเก็บ |
-40℃~+70℃ |
|
|
ความชื้นสัมพัทธ์ |
0~95%ไม่ควบแน่น |
|
|
น้ำหนัก |
≤350g |
|
|
มิติ |
173mm*82mm*37mm |
|
บันทึก:
1. อุณหภูมิทดสอบ 25 ℃±2 ℃, ความกว้างพัลส์สูงสุด, เวลาเฉลี่ย≥3นาที
2. เงื่อนไขการทดสอบของ Event Blind Zone คือช่วงต่ำสุด ความกว้างพัลส์ต่ำสุด การสูญเสียการสะท้อนของปลายแสง≥45dB ค่าทั่วไป
|
ไม่ |
ชื่อ |
จำนวน |
สังเกต |
|
1 |
เจ้าภาพ |
1 |
รวมแบตเตอรี่ |
|
2 |
อะแดปเตอร์ |
1 |
|
|
3 |
สายข้อมูล |
1 |
|
|
4 |
ซีดี (ซอฟต์แวร์วิเคราะห์, คู่มือผู้ใช้) |
1 |
|
|
5 |
คู่มือการใช้ |
1 |
|
|
6 |
ขั้วต่อ SC/UPC |
1 |
|
|
7 |
ใบรับรองการสอบเทียบ |
1 |
|
|
8 |
ใบรับรองคุณสมบัติ/บัตรรับประกันการบริการ |
1 |
|
|
9 |
ทำความสะอาดชิ้นฝ้าย |
10 |
|
|
10 |
กระเป๋าใส่อุปกรณ์ |
1 |
|
