| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 2KM |
| รายละเอียดการบรรจุ: | กลองไม้ CARTON |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | FTTH GJYFJH | OD (มม.): | 4.5±/0.2 |
|---|---|---|---|
| แสงสูง: | FTTH สายเคเบิลใยแก้วนำแสงโฆษณาแบบกลม,โฆษณาสายเคเบิลใยแก้วนำแสง 4.6 มม.,สายเคเบิลใยแก้วนำแสงแบบดึง 6.0 มม. GJYFJH |
||

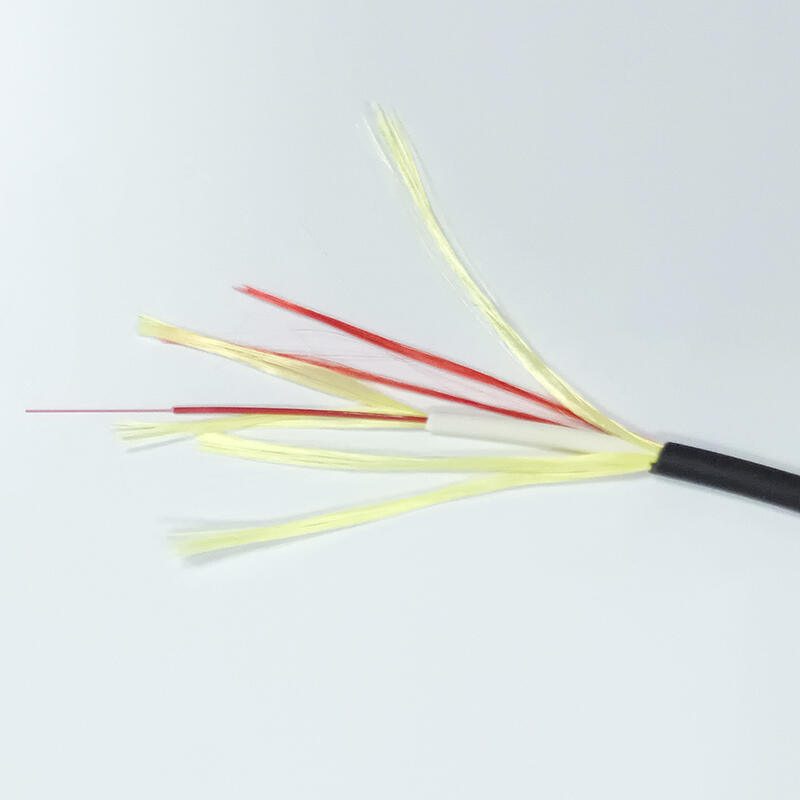

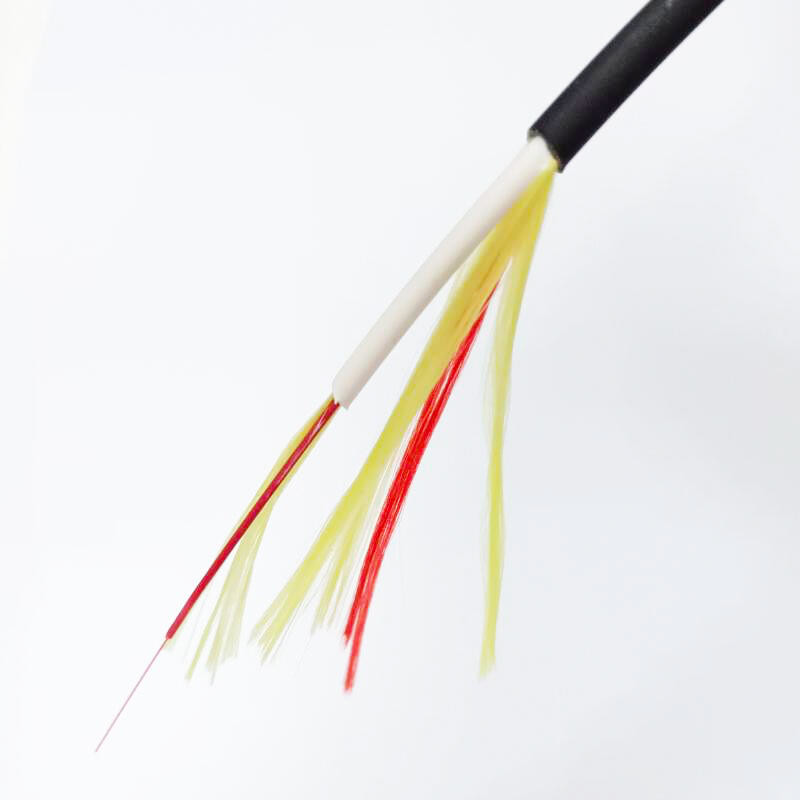

FTTH Round Cable Double Sheath สำหรับการใช้งานกลางแจ้ง/ในร่ม 4.6mm
คำอธิบาย
เมื่อเข้าไปในอาคาร ปลอกสายเคเบิลด้านนอกจะถูกดึงออกอย่างง่ายดายเพื่อให้เห็นแจ็กเก็ตหน่วงไฟด้านในการดำเนินการนั้นรวดเร็วและช่วยให้ติดตั้งได้ง่ายตั้งแต่สภาพแวดล้อมภายนอกไปจนถึงสภาพแวดล้อมในอาคารโดยไม่ต้องใช้สายเคเบิลสองแบบและข้อต่อสายเคเบิล
สายเคเบิลแบบหล่นมีไว้สำหรับการติดตั้งโดยตรงเป็นหลัก กล่าวคือ การติดตั้งด้วยลวดเย็บกระดาษหรือคลิป หรือการเดินสายไฟภายในรางน้ำและแบบหล่อของสายเคเบิลเทคนิคการติดตั้งนี้ทำให้ข้อกำหนดที่เข้มงวดเป็นพิเศษสำหรับสายเคเบิลในแง่ของประสิทธิภาพการโค้งงอ ความต้านทานการกดทับ และพารามิเตอร์ทางกลอื่นๆ
LSZH Dual Jacket Cable เป็นสายเคเบิลวางสายไฟเบอร์ออปติกสำหรับการใช้งาน FTTx ในร่ม/กลางแจ้งการออกแบบแจ็คเก็ตคู่ที่เป็นเอกลักษณ์ช่วยให้สามารถติดตั้งสายเคเบิลภายนอกอาคารและส่วนสั้นภายในอาคารได้สายเคเบิลมีปลอกหน่วงการติดไฟ Low Smoke แบบคู่ ด้านนอกเป็นตัวแปรสีดำที่ทน UV
สายเคเบิลหล่นมีประสิทธิภาพการโค้งงอที่ดีมากเนื่องจากไฟเบอร์ G657 และข้อจำกัดการโค้งงอในตัวของการออกแบบสายเคเบิลสายเคเบิลจะควบคุมรัศมีการโค้งงอขั้นต่ำและอนุญาตให้หักงอได้
ลักษณะของสายเคเบิล
เส้นผ่านศูนย์กลางภายนอกขนาดเล็ก น้ำหนักเบา หน่วงไฟ ลอกง่าย การลดทอนต่ำ นุ่มตามร่างกาย
ต่อโดยตรงระหว่างสายบัฟเฟอร์ที่แน่นและไม่จำเป็นต้องผูกกล่องหรือผมเปีย
เหมาะสำหรับติดตั้ง ใช้งาน และสะดวกในการบำรุงรักษา
แอปพลิเคชั่น
เป็นอาคารสู่อาคารสายเชื่อมต่อ
เป็นสายอ่อนในร่มตามผนัง เพดาน ระหว่างชั้นและท่อร้อยสาย
เป็นผมเปีย ขั้วต่อแบบเคลื่อนย้ายได้ และสายแพทช์สำหรับอุปกรณ์สื่อสาร

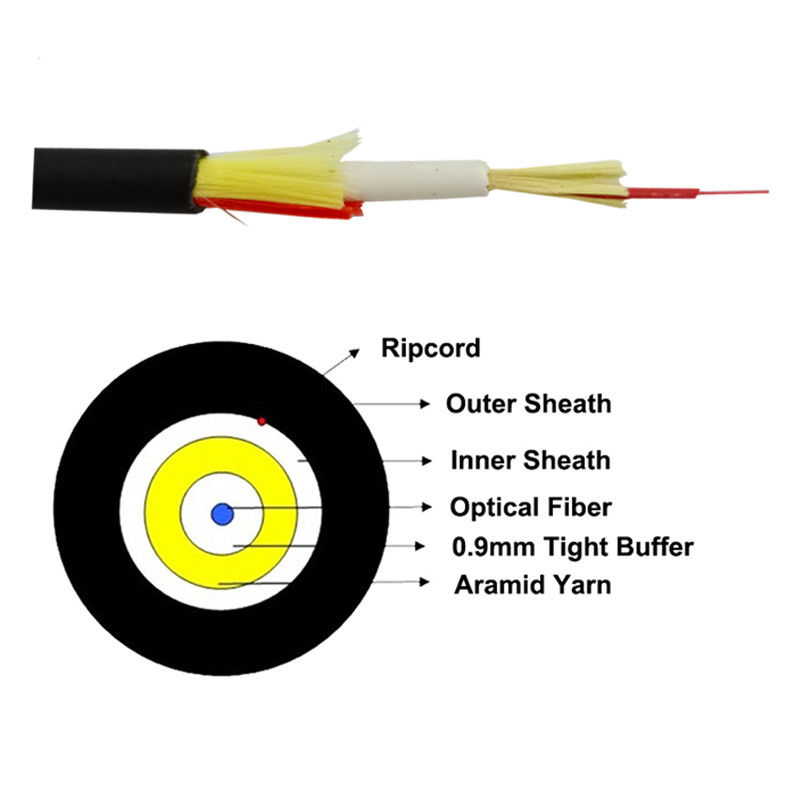

พารามิเตอร์ทางเทคนิคของสายเคเบิล
จำนวนไฟเบอร์ | 1 | |
OD (มม.) | 4.5±/0.2 | |
เคเบิ้ล | วัสดุ | UV - LSZH |
ความหนา (มม.) | 0.9±0.1 |
|
OD (มม.) | 3.0±0.1 |
|
สายด้านใน | วัสดุ | LSZH |
ความหนา (มม.) | 0.5±0.05 |
|
OD (มม.) | 0.85±0.05 |
|
กันชน | วัสดุ | LSZH |
น้ำหนักที่กำหนด t(กก./กม.) | 24 |
|
แม็กซ์ แรงดึง (N) | ระยะยาว | 120 |
ในระยะสั้น | 240 |
|
รัศมีการดัดขั้นต่ำ (มม.) | คงที่ | 10D |
พลวัต | 20D |
|
Max.Crush ความต้านทาน (N/100 มม.) | ระยะยาว | 300 |
ในระยะสั้น | 1000 |
|
สมาชิกที่แข็งแกร่ง | เส้นด้ายอะรามิด |
|
การคุ้มครองสิ่งแวดล้อม | เป็นไปตามมาตรฐาน RoHS |
|
การจัดเก็บหรือขนส่ง | -20~70℃ |
|
การดำเนินการ | -20~60℃ |
|
ช่วงอุณหภูมิ | การติดตั้ง | -20~60℃ |
ลักษณะทางแสง G657A2
ลักษณะเฉพาะ | เงื่อนไข | ค่าที่กำหนด | หน่วย |
ลักษณะทางเรขาคณิต |
|
|
|
เส้นผ่านศูนย์กลางการหุ้ม | 125.0±0.7 | µm |
|
หุ้มไม่กลม | ≤0.7 | % |
|
เส้นผ่านศูนย์กลางเคลือบ | 245±5 | µm |
|
ข้อผิดพลาดของศูนย์กลางการเคลือบ/หุ้ม | ≤12 | µm |
|
การเคลือบไม่เป็นวงกลม | ≤6.0 | % |
|
ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | ≤0.5 | µm |
|
Curl | ≥4 | ม |
|
ลักษณะทางแสง | |||
1310nm | ≤0.35 | เดซิเบล/กม |
|
1383nm | ≤0.35 | เดซิเบล/กม |
|
1550nm | ≤0.21 | เดซิเบล/กม |
|
การลดทอน | 1625nm | ≤0.23 | เดซิเบล/กม |
การลดทอนเทียบกับความยาวคลื่น | 1525~1575nm | ≤0.02 | MHz*km |
1285~1330nm | ≤0.03 | MHz*km |
|
ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1300~1324 | นาโนเมตร |
|
ความชันการกระจายตัวเป็นศูนย์ | ≤0.092 | ps/(นาโนเมตร*กม.) |
|
การกระจายโหมดโพลาไรซ์ |
|
|
|
PMD เส้นใยเดี่ยวสูงสุด | ≤0.1 | ps/km1/2 |
|
ค่าลิงก์การออกแบบ PMD | ≤0.06 | ps/km1/2 |
|
แรงทั่วไป | 0.04 | ps/km1/2 |
|
สายเคเบิลตัดความยาวคลื่น | ≤1260 | นาโนเมตร |
|
โหมดสนามเส้นผ่านศูนย์กลาง | 1550nm | 9.3~10.3 | µm |
1310nm | 8.4~9.3 | µm |
|
ดัชนีกลุ่มการหักเหของแสง | 1550nm | 1.467 |
|
1310nm | 1.466 |
|
|
ลักษณะสิ่งแวดล้อม | 1310nm, 1550nm & 1625nm | ||
ปั่นจักรยานตามอุณหภูมิ | -60℃ ถึง +85℃ | ≤0.05 | เดซิเบล/กม |
การหมุนเวียนของอุณหภูมิ-ความชื้น | -10℃ ถึง +85℃, | ≤0.05 | เดซิเบล/กม |
การแช่น้ำ | 23℃, 30 วัน | ≤0.05 | เดซิเบล/กม |
ความร้อนแห้ง | 85℃, 30 วัน | ≤0.05 | เดซิเบล/กม |
ความร้อนชื้น | 85 ℃, 85% RH, 30 วัน | ≤0.05 | เดซิเบล/กม |
ข้อกำหนดทางกล | |||
การทดสอบการพิสูจน์ | ≥9.0 | นู๋ | |
≥1.0 | % | ||
≥100 | kpsi | ||
การสูญเสียที่เกิดจากแรงดัดงอมาโคร |
|
|
|
1Turns @ 5 มม. รัศมี | 1550nm | ≤0.15 | เดซิเบล |
1Turns @ 5 มม. รัศมี | 1625mm | ≤0.45 | เดซิเบล |
1เทิร์น @7.5มม. รัศมี | 1550nm | ≤0.08 | เดซิเบล |
1เทิร์น @7.5มม. รัศมี | 1625mm | ≤0.25 | เดซิเบล |
1เทิร์น @10มม. รัศมี | 1550nm | ≤0.03 | เดซิเบล |
1เทิร์น @10มม. รัศมี | 1625mm | ≤0.10 | เดซิเบล |
แรงเคลือบแถบ | แรงเฉลี่ยทั่วไป | 1.5 | นู๋ |
กำลังสูงสุด | ≥1.3 ≤8.9 | นู๋ |
|
พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก | 27 | ||
