| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| หมายเลขรุ่น: | GJYFJCH |
| จำนวนสั่งซื้อขั้นต่ำ: | 2KM |
| รายละเอียดการบรรจุ: | กลองไม้ CARTON |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | FTTH Outdoor Drop Cable | จัดส่ง: | โกง |
|---|---|---|---|
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 กิโลเมตร | ประเทศต้นกำเนิด: | เซินเจิ้น |
| แสงสูง: | สายเคเบิลใยแก้วนำแสง FTTH ทางอากาศ FIG-8,สายเคเบิลใยแก้วนำแสง FTTH G657A2,สายเคเบิลใยแก้วนำแสงกลางแจ้ง LSZH 1F |
||

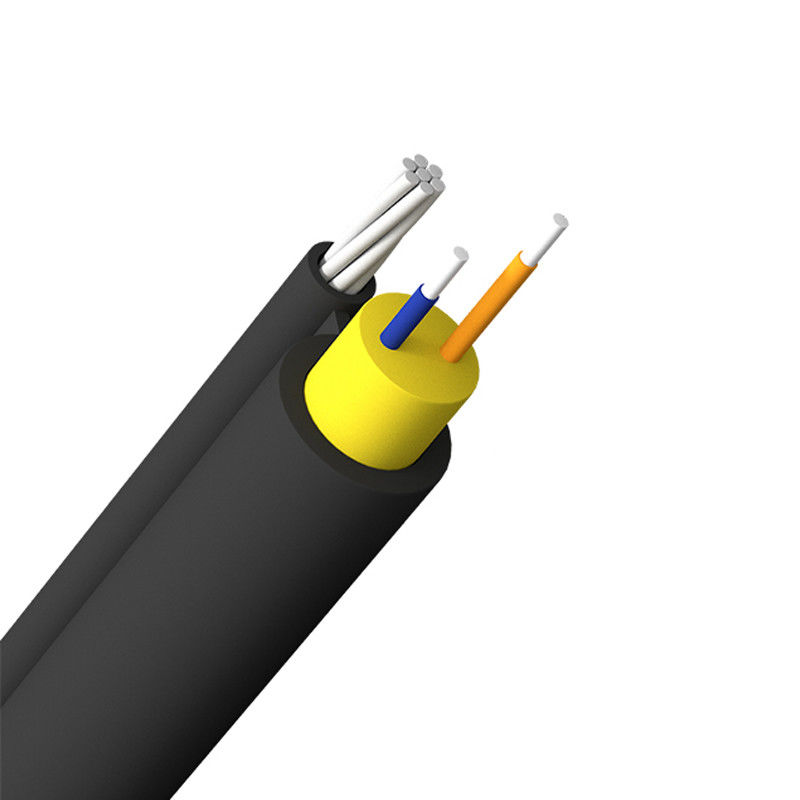

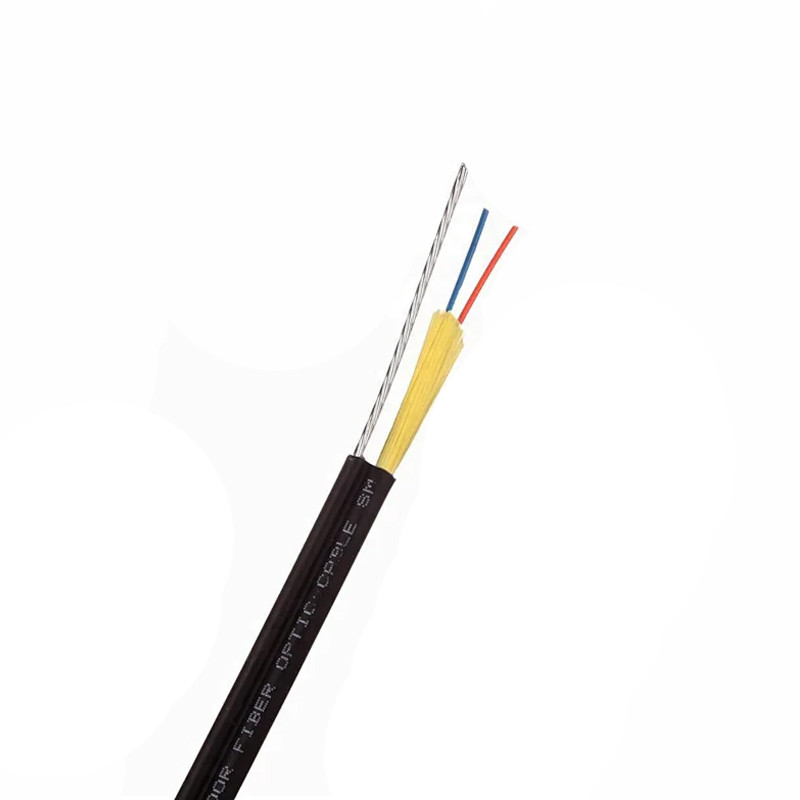

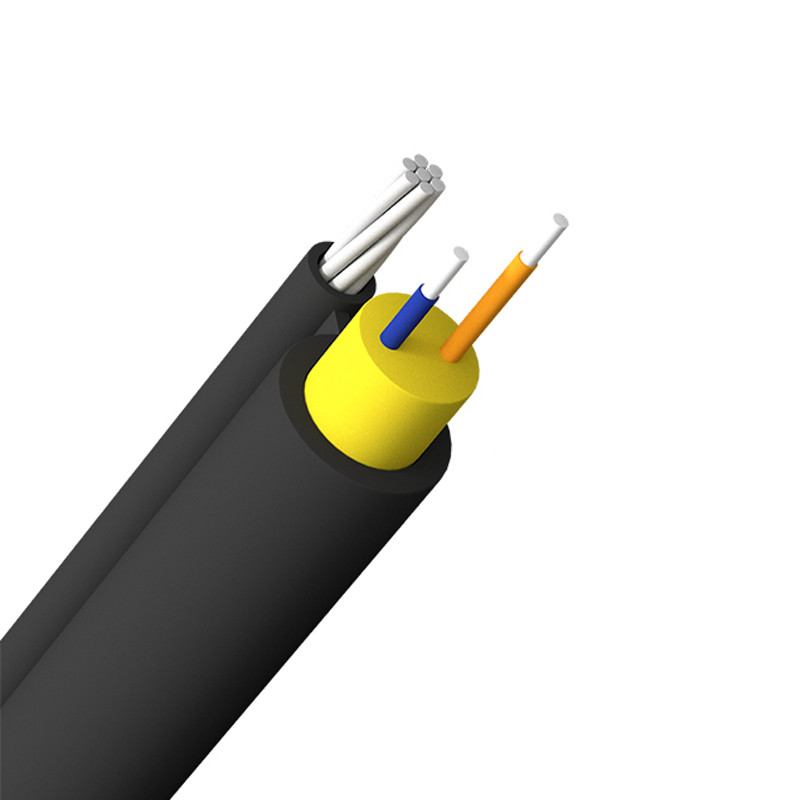

FTTH Drop Cable เสาอากาศ FIG-8 Round Type
คำอธิบาย
สายเคเบิลหล่น FTTH เป็นสายเคเบิลใยแก้วนำแสงชนิดใหม่เป็นสายเคเบิลรูปผีเสื้อเนื่องจากมีขนาดเล็กและน้ำหนักเบาจึงเหมาะสำหรับการประยุกต์ใช้ไฟเบอร์กับบ้านสามารถตัดได้ตามระยะห่างของไซต์ เพิ่มประสิทธิภาพในการก่อสร้าง
สายเคเบิลวางไฟเบอร์ FTTH ที่มีสมาชิก FRP, KFRP, โลหะหรืออโลหะที่ออกแบบมาสำหรับเครือข่าย FTTH ในร่ม/กลางแจ้งที่มีความจุสูง
คุณสมบัติ
แอปพลิเคชัน

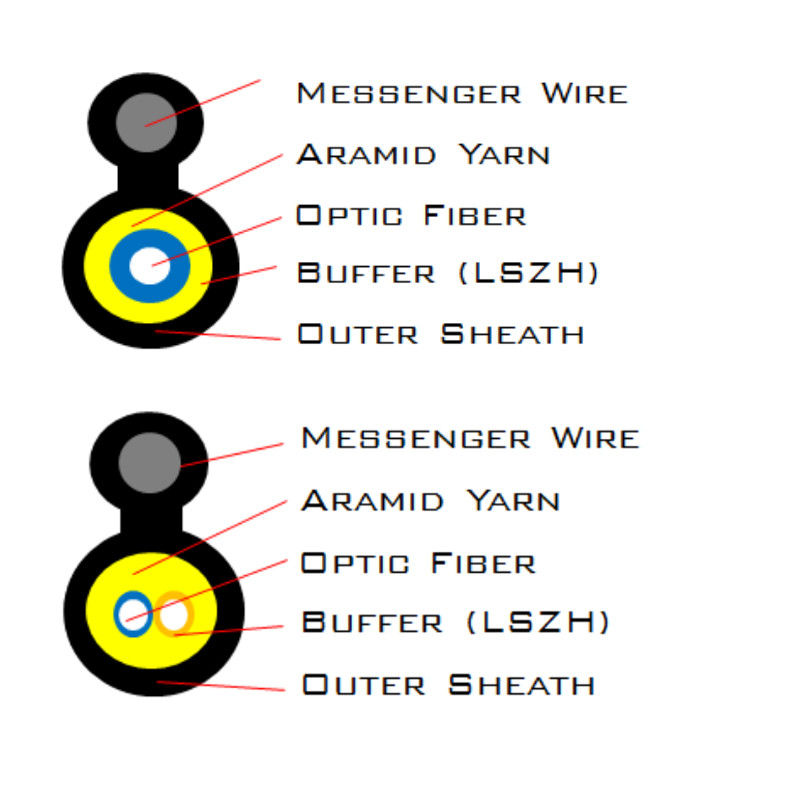

การก่อสร้างสายไฟเบอร์ออปติก
| โครงสร้าง | วัสดุ | ข้อมูลจำเพาะ |
| ประเภทเสาอากาศ (1C, 2C) | ||
| ใยแก้วนำแสง | สถานะโสด | G.657A2 |
| ไฟเบอร์สี | 1F : สีฟ้า 2F : ฟ้า, ส้ม |
|
| Messenger Wire | ลวดเหล็กเคลือบสังกะสี | Φ1.1±0.1 |
| สมาชิกความแข็งแกร่ง | เส้นด้ายอะรามิด | |
| เปลือกนอก | วัสดุ | กลางแจ้ง LSZH |
| เส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลาง 1F : 3.0±0.1* 5.8±0.2mm ความหนา : 0.75±0.1mm เส้นผ่านศูนย์กลาง 2F : 3.2±0.1*5.9±0.2mm ความหนา(Avr) : 0.55±0.2mm |
|
| สี | สีดำ (คาร์บอน 2.6±0.2%) | |
| การทำเครื่องหมาย (อิงค์เจ็ท) | สีขาว เครื่องหมายถูกพิมพ์ทุก 1 เมตร |
|
เส้นผ่านศูนย์กลางของสายเคเบิลและรายละเอียดการก่อสร้าง
| ไฟเบอร์ นับ |
เส้นผ่านศูนย์กลางภายนอก (กว้าง * สูง มม.) |
แรงดึง (N) |
น้ำหนัก (NET. กก./กม.) |
| มะเดื่อ 8 ประเภท (อโลหะ) 1F |
3.0±0.1* 5.8±0.2mm | 1,300 (พร้อมสาย Messenger) 600 (พร้อมสาย Messenger) |
21 |
| มะเดื่อ 8 ประเภท (อโลหะ) 1F |
เส้นผ่านศูนย์กลาง : 3.2±0.1*5.9±0.2mm |
1,300 (พร้อมสาย Messenger) 600 (พร้อมสาย Messenger) |
22 |
ลักษณะไฟเบอร์ (ITU-T G.657A2):
| พารามิเตอร์ | ข้อมูลจำเพาะ | |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 นาโนเมตร @ 1383 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤ 0.350 เดซิเบล/กม. ≤ 0.350 เดซิเบล/กม. ≤ 0.215 เดซิเบล/กม. ≤ 0.350 เดซิเบล/กม. |
|
| PMD | ≤ 0.06 dB(ps/km1/2 ) | |
| ตัดความยาวคลื่น | ≤ 1260 นาโนเมตร | |
| ความยาวคลื่นศูนย์กระจาย | 1300 ~ 1324 นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์ | ≤ 0.092 ps/(นาโนเมตร^2.กม.) | |
| การกระจายตัวของสี @ 1285 ~ 1625 นาโนเมตร @ 1550 นาโนเมตร |
≤ 3.0 ps/(นาโนเมตร^2.กม.) ≤ 18.0 ps/(นาโนเมตร^2.กม.) |
|
| โหมดสนามเส้นผ่านศูนย์กลาง @ 1310 nm | 8.7 ± 0.5 ㎛ | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางของแกน/หุ้ม | ≤ 0.5 ㎛ | |
| เส้นผ่านศูนย์กลางการหุ้ม | 124.6 ± 0.5 ㎛ | |
| หุ้มไม่กลม | ≤ 0.5% | |
| เส้นผ่านศูนย์กลางการเคลือบเบื้องต้น | 245 ± 10㎛ | |
| ระดับการทดสอบการพิสูจน์ | 100kpsi, 1% | |
| การลดทอน ค่าสัมประสิทธิ์ |
แม็กซ์จาก 1310nm ถึง 1625nm | 0.35dB/km |
| แม็กซ์ที่ 1383nm ±3nm | 0.35dB/km | |
| แม็กซ์ที่ 1550nm | 0.215dB/km | |
| การลดทอนด้วยการสูญเสียการดัดสายเคเบิล | เส้นผ่านศูนย์กลาง 15 มม. 10 รอบ | 1550nm ≤ Δ 0.03 dB/km ↓ |
