| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 2KM |
| รายละเอียดการบรรจุ: | กลองไม้ CARTON |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | FTTH GJYFJH | ||
|---|---|---|---|
| แสงสูง: | FTTH ไฟเบอร์เดี่ยวและมัลติโหมด ไฟเบอร์เดี่ยวและมัลติโหมด 5 มม. สายเคเบิลใยแก้วนำแสงในร่ม 6 มม. GJYFJH,single and multimode fiber 5mm,indoor fiber optic cable 6mm GJYFJH |
||

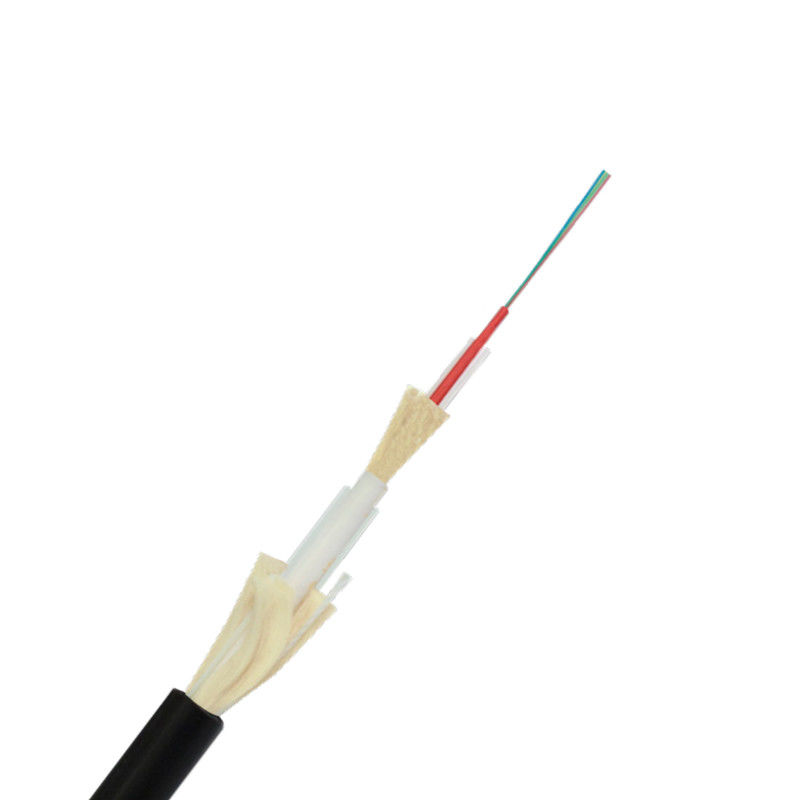

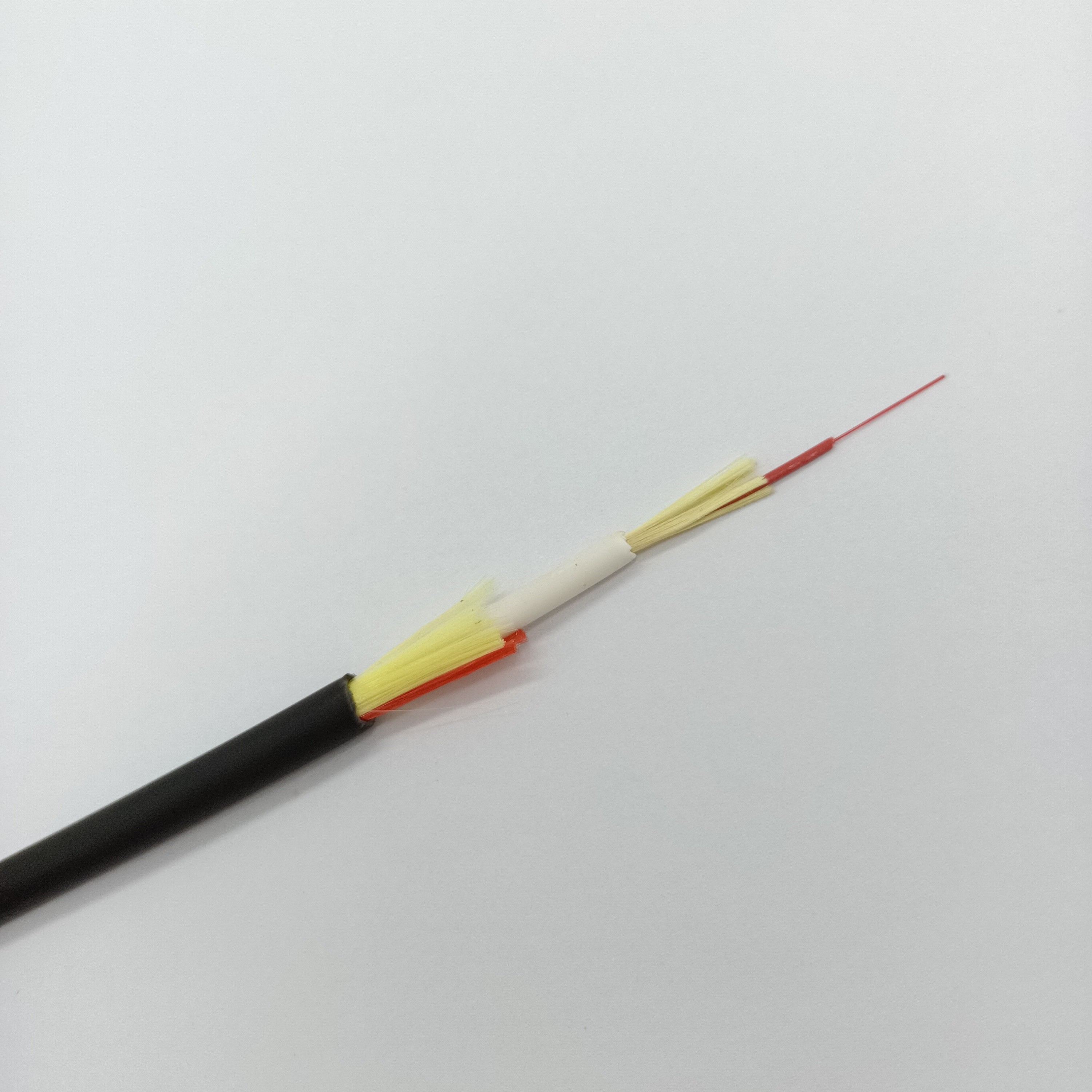

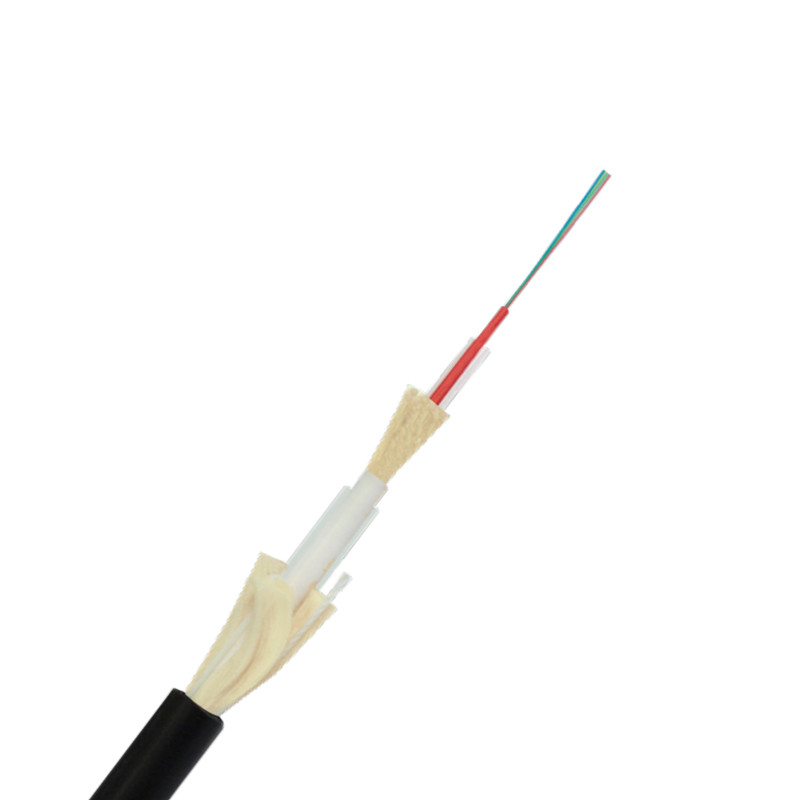

สายเคเบิลแบบกลม FTTH แบบปลอกคู่สำหรับใช้งานในร่มอเนกประสงค์ในร่ม 5.0 มม. 6.0 มม. GJYFJH
คำอธิบาย
สายเคเบิลแบบดรอปแบบมีฝักคู่เป็นสายเคเบิลแบบหล่นเอนกประสงค์ที่ช่วยให้สามารถเปลี่ยนภาพภายนอกอาคารและในที่ร่มได้อย่างง่ายดาย ฉับไว และเชื่อถือได้ด้วยโครงสร้างที่ทนทานและกันน้ำได้ สายเคเบิลแบบดรอปแบบมีปลอกสองชั้นให้สมรรถนะทางกลสูงสายเคเบิลออปติคัลนี้ออกแบบมาสำหรับม้วนเสริม (ยาวไม่เกิน 70 ม.) แต่ยังสามารถดึงห้องโดยสารเข้าไปในท่อได้ในระยะหลายร้อยเมตร
นำเสนอโครงสร้างแบบหุ้มสองชั้น ช่วงการตกของสายเคเบิลนำเสนอ twp ripcords ทำให้สามารถถอดปลอก HDPE ด้านนอกออกได้ในเวลาไม่กี่วินาทีต้องขอบคุณการดำเนินการนี้ สายเคเบิลปล่อยสารหน่วงไฟฮาโลเจนที่มีควันต่ำเป็นศูนย์จึงสามารถใช้สำหรับการใช้งานในอาคารได้
ดังนั้นจึงไม่จำเป็นต้องมีการประกบกันเพื่อทำการเปลี่ยนแปลงระหว่างออปติคัลดร็อปกลางแจ้งกับออปติคัลในอาคารสายเคเบิลช่วยให้สามารถส่งสัญญาณออปติคัลจากจุดแจกจ่ายภายนอกไปยังเต้ารับโทรคมนาคมโดยไม่ต้องชั่งน้ำหนักงบประมาณออปติคัล
คุณสมบัติ
ลักษณะทางแสง (G657A2)
| ลักษณะเฉพาะ | เงื่อนไข | ค่าที่กำหนด | หน่วย |
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±0.7 | µm | |
| หุ้มไม่กลม | ≤0.7 | % | |
| เส้นผ่านศูนย์กลางเคลือบ | 245±5 | µm | |
| ข้อผิดพลาดของศูนย์กลางการเคลือบ/หุ้ม | ≤12 | µm | |
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | ≤0.5 | µm | |
| Curl | ≥4 | ม | |
| ลักษณะทางแสง | |||
| 1310nm | ≤0.35 | เดซิเบล/กม | |
| 1383nm | ≤0.35 | เดซิเบล/กม | |
| 1550nm | ≤0.21 | เดซิเบล/กม | |
| การลดทอน | 1625nm | ≤0.23 | เดซิเบล/กม |
| การลดทอนเทียบกับความยาวคลื่น | 1525~1575nm | ≤0.02 | MHz*km |
| สูงสุดความแตกต่าง | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์ | ≤0.092 | ps/(นาโนเมตร*กม.) | |
| การกระจายโหมดโพลาไรซ์ | |||
| PMD เส้นใยเดี่ยวสูงสุด | ≤0.1 | ps/km1/2 | |
| ค่าลิงก์การออกแบบ PMD | ≤0.06 | ps/km1/2 | |
| แรงทั่วไป | 0.04 | ps/km1/2 | |
| สายเคเบิลตัดความยาวคลื่น | ≤1260 | นาโนเมตร | |
| โหมดสนามเส้นผ่านศูนย์กลาง | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| ดัชนีกลุ่มการหักเหของแสง | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| ลักษณะสิ่งแวดล้อม | 1310nm, 1550nm & 1625nm | ||
| ปั่นจักรยานตามอุณหภูมิ | -60℃ ถึง +85℃ | ≤0.05 | เดซิเบล/กม |
| การหมุนเวียนของอุณหภูมิ-ความชื้น | -10℃ ถึง +85℃, | ≤0.05 | เดซิเบล/กม |
| 4% ถึง 98% RH | |||
| การแช่น้ำ | 23℃, 30 วัน | ≤0.05 | เดซิเบล/กม |
| ความร้อนแห้ง | 85℃, 30 วัน | ≤0.05 | เดซิเบล/กม |
| ความร้อนชื้น | 85 ℃, 85% RH, 30 วัน | ≤0.05 | เดซิเบล/กม |
| ข้อกำหนดทางกล | |||
| การทดสอบการพิสูจน์ | ≥9.0 | นู๋ | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| การสูญเสียที่เกิดจากแรงดัดงอมาโคร | |||
| 1Turns @ 5 มม. รัศมี | 1550nm | ≤0.15 | เดซิเบล |
| 1Turns @ 5 มม. รัศมี | 1625mm | ≤0.45 | เดซิเบล |
| 1เทิร์น @7.5มม. รัศมี | 1550nm | ≤0.08 | เดซิเบล |
| 1เทิร์น @7.5มม. รัศมี | 1625mm | ≤0.25 | เดซิเบล |
| 1เทิร์น @10มม. รัศมี | 1550nm | ≤0.03 | เดซิเบล |
| 1เทิร์น @10มม. รัศมี | 1625mm | ≤0.10 | เดซิเบล |
| แรงเคลือบแถบ | แรงเฉลี่ยทั่วไป | 1.5 | นู๋ |
| กำลังสูงสุด | ≥1.3 ≤8.9 | นู๋ | |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก | 27 | ||

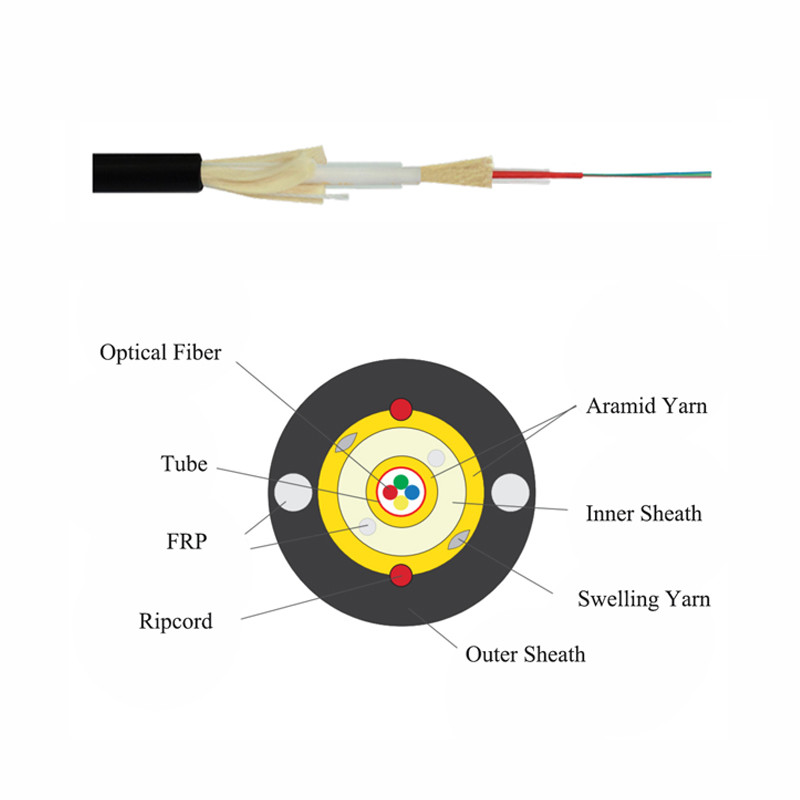

ข้อมูลจำเพาะ
| ชนิดไฟเบอร์ | G657A1, G657A2 | ||
| แกนไฟเบอร์ | 1 | 2 | 4 |
| กันชน | ไมโครมัด 900µm | ||
| เส้นผ่านศูนย์กลาง | 6.0mm | ||
| น้ำหนัก | 29 กก./กม. | 30 กก./กม. | |
| วัสดุเปลือกนอก | HDPE สีดำ RAL 9005 | ||
| วัสดุปลอกด้านใน | LSZH-FR สีขาว RAL 9010 | ||
| การเสริมแรงของสายเคเบิล | เส้นด้ายอะรามิด แกน 2FRP | ||
