| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 2KM |
| รายละเอียดการบรรจุ: | กลองไม้ |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | EPFU GCYFTY | จัดส่ง: | EXW/FOB/CIF |
|---|---|---|---|
| ประเทศต้นกำเนิด: | GUA,CN | ||
| แสงสูง: | สายเคเบิลใยแก้วนำแสงกลางแจ้ง EPFU,สายเคเบิลใยแก้วนำแสงกลางแจ้ง125μm,สายแพทช์ไฟเบอร์โหมดเดียว IEC60794-5 |
||

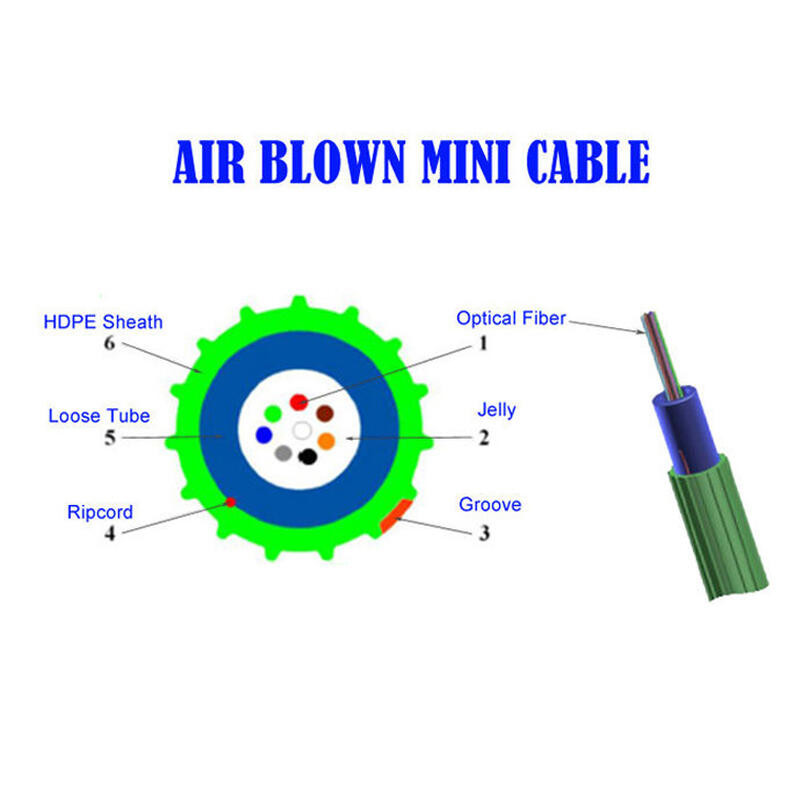

สายเคเบิลไมโครไฟเบอร์ออปติกแบบเป่าลม
คำอธิบาย

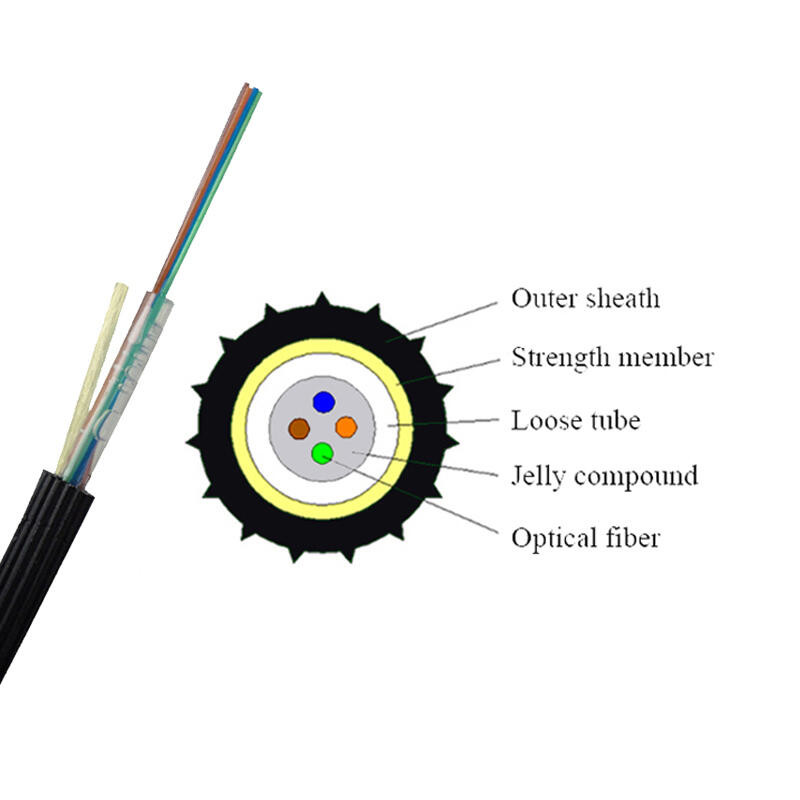

โครงสร้างสายเคเบิลใยแก้วนำแสงแบบเป่าลมคือการใส่ใยแก้วนำแสงในหลอดหลวมที่ทำจากวัสดุโมดูลัสสูงสารกันน้ำที่ไม่เป็นพิษและไม่เป็นอันตรายจะถูกเติมในหลอดหลวมและวางเส้นด้ายอะรามิดไว้นอกหลอดหลวม ปลอก PE อัด
ลักษณะเฉพาะ
มาตรฐานผลิตภัณฑ์
สอดคล้องกับมาตรฐาน YD/T 1460.4, IEC 60794-5 และมาตรฐานอื่นๆ
ลักษณะทางแสง
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| การลดทอน | @850nm | ≤3.0 เดซิเบล/กม. | ≤3.0 เดซิเบล/กม. | ||
| (+20℃) | @1300nm | ≤1.0 เดซิเบล/กม. | ≤1.0 เดซิเบล/กม. | ||
| @1310nm | ≤0.36 เดซิเบล/กม. | ≤0.40 เดซิเบล/กม. | |||
| @1550nm | ≤0.22 เดซิเบล/กม. | ≤0.23dB/กม. | |||
| แบนด์วิดท์ (Class A) | @850nm | ≥500 MHz·กม | ≥200 MHz·กม | ||
| @1300nm | ≥1000 MHz ·กม | ≥600 MHz·กม | |||
| รูรับแสงตัวเลข | 0.200±0.015NA | 0.275±0.015NA | |||
| ความยาวคลื่นตัดสายเคเบิล λcc | ≤1260nm | ≤1480nm | |||
พารามิเตอร์ทางเทคนิค
| ประเภทสายเคเบิล | GCYFXTY-XB1.3(MTE + เส้นผ่านศูนย์กลางของสายเคเบิล) | ||||
| MTE1.8 | MTE2.0 | MTE2.3 | MTE2.5 | MTE2.8 | |
| จำนวนไฟเบอร์ | 2～4 | 2～4 | 6～12 | 2～12 | 14～24 |
| ความหนาของปลอก HDPE | ค่าที่กำหนด:0.20มม. ค่าเฉลี่ย:0.15มม. | ||||
| เส้นผ่านศูนย์กลางโดยรวมที่กำหนด | 1.8mm | 2.0mm | 2.3mm | 2.5mm | 2.8 มม. |
| น้ำหนัก | 2.6 กก./กม. | 4.0 กก./กม. | 5.0 กก./กม. | 6.0 กก./กม. | 7.0กก./กม. |
| การลดทอนสัญญาณเคเบิลไฟเบอร์ (โหมดเดียว) | 1310nm/1550nm≤0.35/0.22dB/km | ||||
| แม็กซ์ความต้านแรงดึง | 40N | 40N | 50N | 60N | 60N |
| แม็กซ์แรงบด | 600N/100mm | ||||
| นาที.รัศมีการดัด - คงที่ / ไดนามิก | 10/20 ด้านนอก Φ | ||||
| อุณหภูมิ | การจัดเก็บ -30~+50℃;การติดตั้ง-10~+40℃;การทำงาน-20~+50℃ | ||||
| อายุการใช้งานของสายเคเบิล (ค่าประมาณ) | 25ปี | ||||
ประสิทธิภาพการเป่า
| จำนวนไฟเบอร์ (F) | เครื่องเป่า | แรงดันเป่า (บาร์) | ระยะการเป่าในท่อ 3.5/5.0 มม. (ม.) | ระยะการเป่าในท่อ 5.5/7.0 (ม.) |
| 2 ถึง 12 | พลูเมตตาซ PR-196 หรือ PR-140 | 13 | 800m | 1500m |
| 14 ถึง 24 | 500m | 1500m |
