| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 2KM |
| รายละเอียดการบรรจุ: | กลองไม้ |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | OPGW | จัดส่ง: | EXW/FOB/CIF ฯลฯ |
|---|---|---|---|
| ประเทศต้นกำเนิด: | GUA,CN | ||
| แสงสูง: | ss tube สายเคเบิลใยแก้วนำแสง unitube,สายเคเบิลใยแก้วนำแสง unitube OPGW,สายเคเบิลข้อมูลไฟเบอร์ออปติก 48 แกน |
||
ลวดกราวด์ไฟเบอร์ออปติกกราวด์สแตนเลสแบบเกลียว OPGW
คำอธิบาย
สายกราวด์ของใยแก้วนำแสงเป็นโครงสร้างสายเคเบิลชนิดหนึ่งที่มีคอมโพสิตส่งสัญญาณแสงและสายกราวด์เหนือศีรษะสำหรับส่งกำลังทำงานในสายส่งไฟฟ้าทั้งแบบสายไฟเบอร์ออปติกและสายกราวด์เหนือศีรษะ ซึ่งสามารถป้องกันฟ้าผ่าและกระแสไฟลัดวงจรสายกราวด์ของไฟเบอร์ออปติกประกอบด้วยยูนิตออปติคัลท่อสแตนเลส ลวดเหล็กหุ้มอะลูมิเนียม และลวดโลหะผสมอะลูมิเนียมมีโครงสร้างเป็นชั้นเป็นเกลียวเราสามารถออกแบบโครงสร้างตามสภาพแวดล้อมและความต้องการของลูกค้าที่แตกต่างกันโครงสร้างนี้มีฟังก์ชันคู่ของสายกราวด์และการสื่อสาร หรือที่เรียกกันทั่วไปว่าสายกราวด์ของไฟเบอร์ออปติก

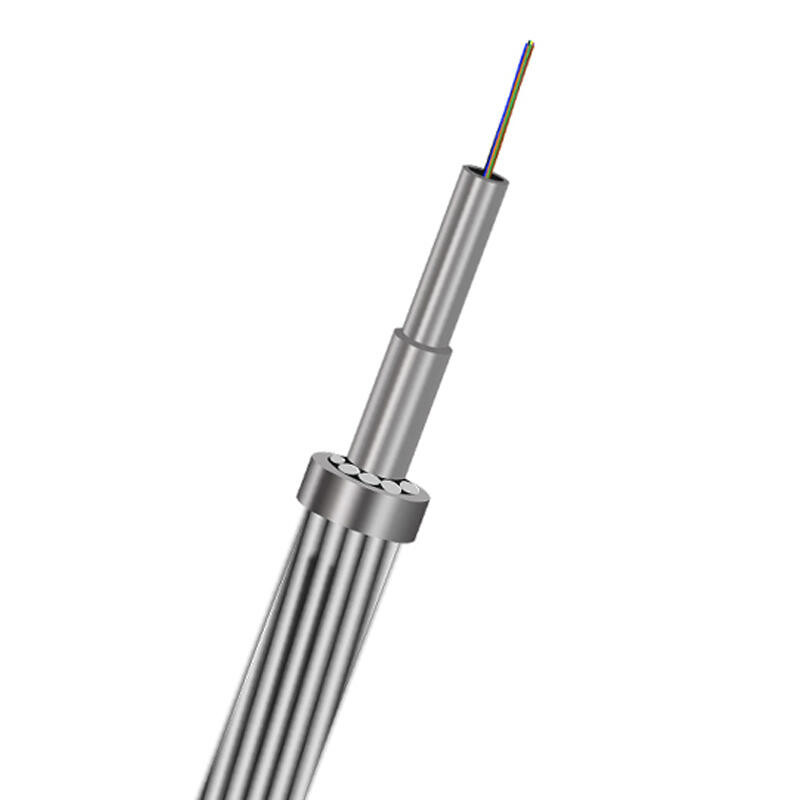

1. สายกราวด์ออปติคัลหลอดกลาง (OPGW)
Central Tube Optical Ground Wire (OPGW) ล้อมรอบด้วยสายเหล็กหุ้มอลูมิเนียม (ACS) ชั้นเดียวหรือสองชั้น หรือผสมสาย ACS และสายอลูมิเนียมอัลลอยด์เป็นสายเคเบิลที่ใช้กันอย่างแพร่หลาย การออกแบบของพวกเขาถูกปรับให้เข้ากับความต้องการของสายไฟฟ้าทั่วไปอย่างเต็มที่
| ข้อมูลจำเพาะ | จำนวนไฟเบอร์ | เส้นผ่านศูนย์กลาง (มม.) | น้ำหนัก (กก./กม.) | อาร์ทีเอส (KN) | ความจุไฟฟ้าลัดวงจร (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |

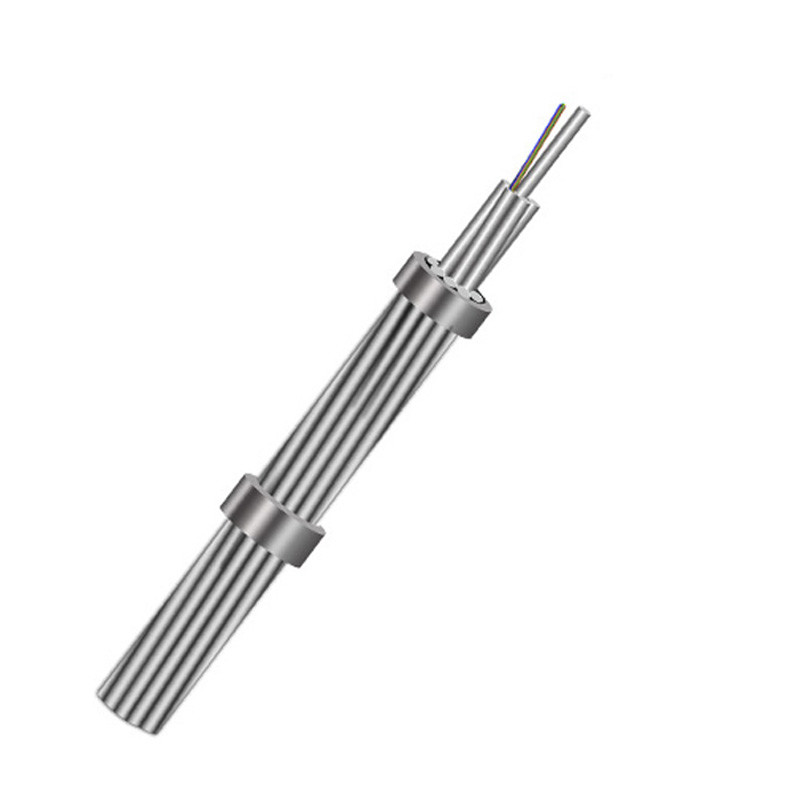

2. สายกราวด์ออปติคัลควั่น (OPGW)
Stranded Optical Ground Wire (OPGW) ถูกพันด้วยลวดเหล็กหุ้มอะลูมิเนียม (ACS) สองหรือสามชั้น หรือผสมสาย ACS และสายอลูมิเนียมอัลลอยด์
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะ | จำนวนไฟเบอร์ | เส้นผ่านศูนย์กลาง | น้ำหนัก | RTS | ไฟฟ้าลัดวงจร |
| (มม.) | (กก./กม.) | (เคเอ็น) | (KA2s) | (เคเอ็น) | |
| OPGW-96[121.7;42.2] | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127[141.0;87.9] | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127[77.8;128.0] | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |

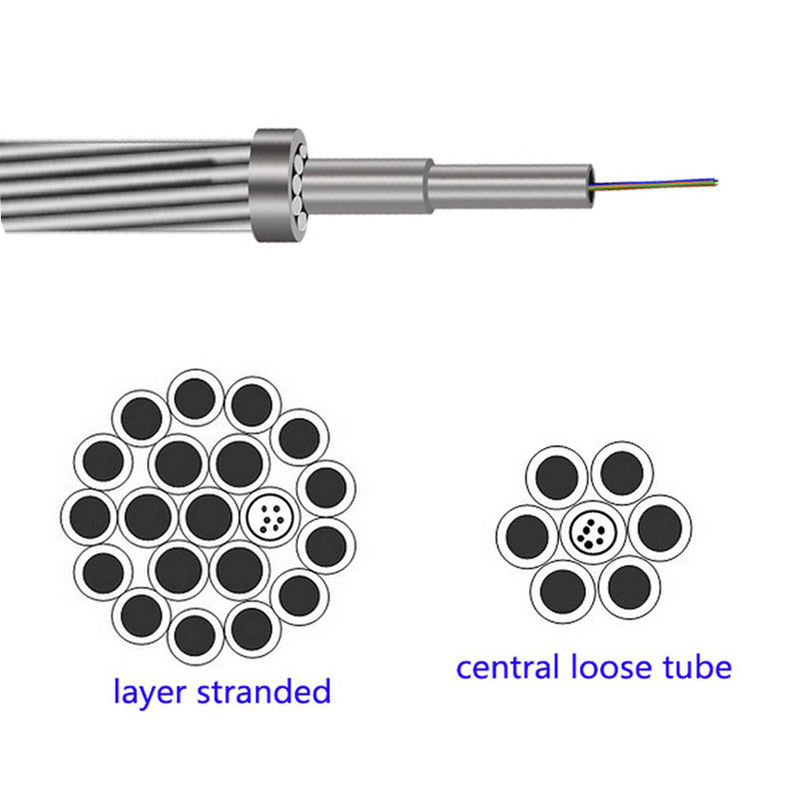

3.ลักษณะเฉพาะ
ท่อสแตนเลสควั่น OPGW
ท่อเหล็กกล้าไร้สนิมกลาง (Al-covered) OPGW
4.ท่ออลูมิเนียม OPGW
