| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | SKYLYNN or OEM, ODM |
| ได้รับการรับรอง: | ISO, ROHS, CE |
| จำนวนสั่งซื้อขั้นต่ำ: | 2KM |
| รายละเอียดการบรรจุ: | กลองไม้ |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, เวสต์ยูเนี่ยน |
| สามารถในการผลิต: | 100,000 คอร์ |
| หมายเลขรุ่น: | GYTY53 | จัดส่ง: | EXW/FOB/CIF ฯลฯ |
|---|---|---|---|
| ประเทศต้นกำเนิด: | GUA,CN | แบนด์วิดท์ (คลาส A): | @850nm |
| แสงสูง: | GYTY53 สายเคเบิลใยแก้วนำแสงกลางแจ้งฝังสายเคเบิลใยแก้วนำแสงกลางแจ้ง 15.8 มม. สายเคเบิลใยแก้วนำแสงไฮบริด 12F 24F,Buried Outdoor Optical Fiber Cable 15.8MM,hybrid fiber optic cable 12F 24F |
||

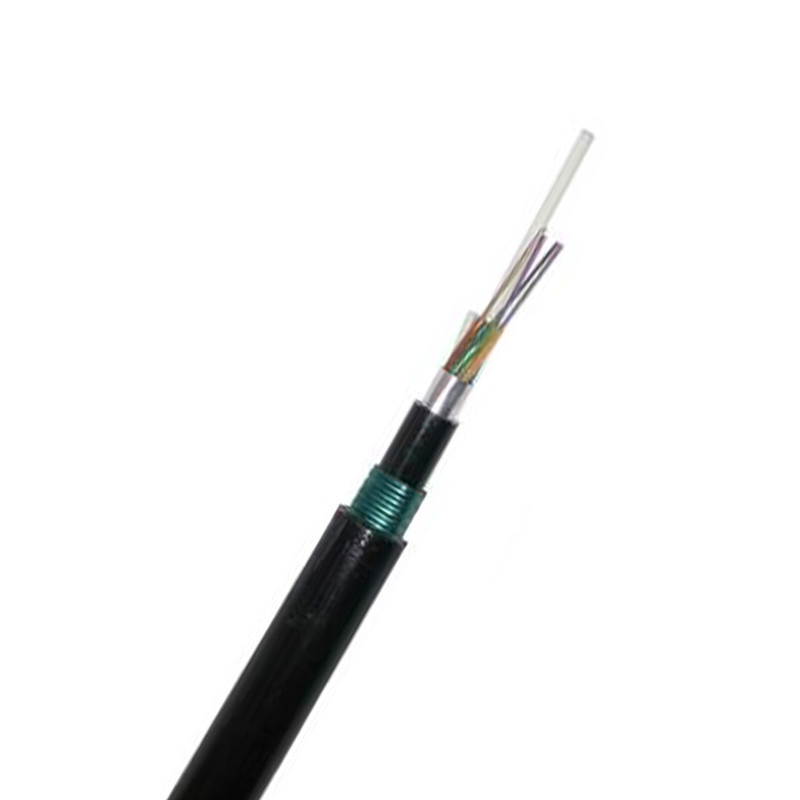

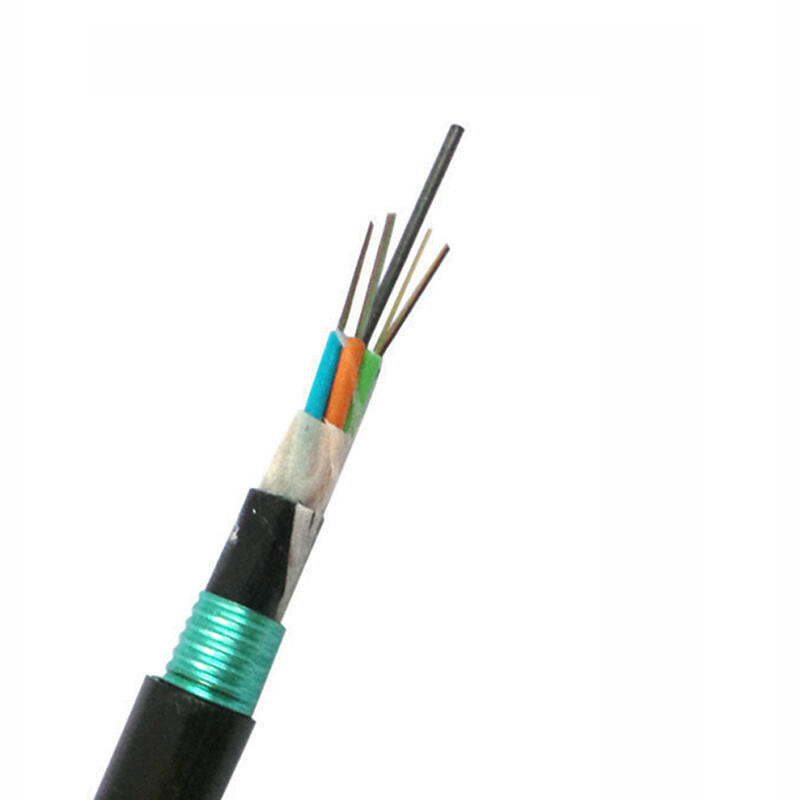

สายเคเบิลใต้ดินแบบหลวม ๆ ที่ฝังอยู่ใต้ดินโดยตรง GYTY53
คำอธิบาย

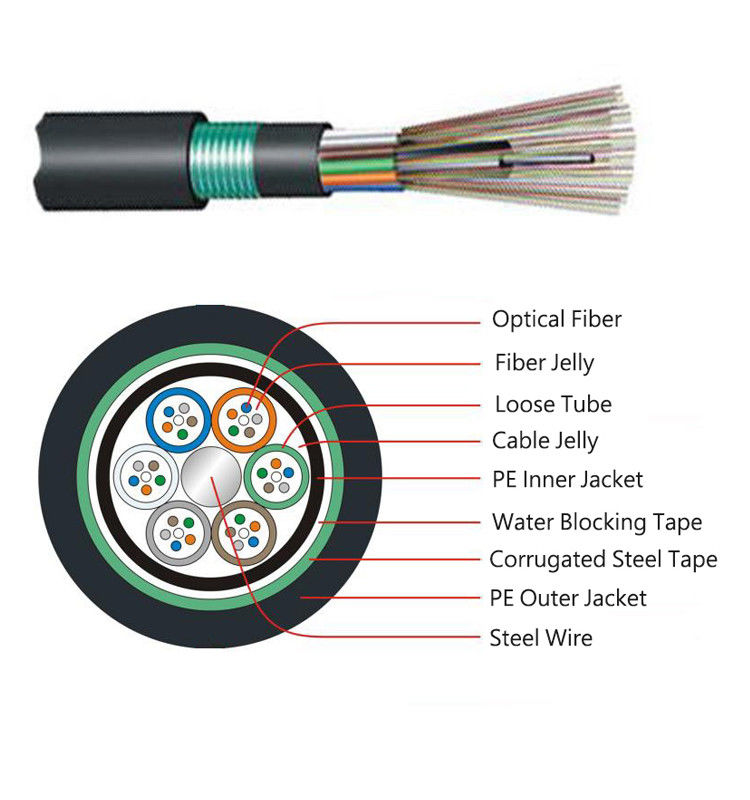

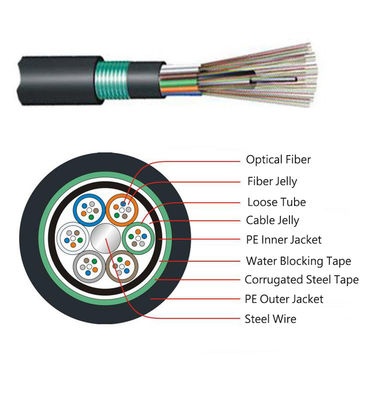

เส้นใยหลอดหลวมเต็มไปด้วยสารเติมกันน้ำลวดเหล็ก ซึ่งบางครั้งหุ้มด้วยพอลิเอทิลีน (PE) สำหรับสายเคเบิลที่มีจำนวนเส้นใยสูง จะอยู่ตรงกลางแกนในฐานะส่วนประกอบที่มีความแข็งแรงของโลหะท่อ (และสารตัวเติม) พันรอบชิ้นส่วนที่มีความแข็งแรงเป็นแกนสายเคเบิลทรงกลมขนาดกะทัดรัดแกนสายเคเบิลถูกเติมด้วยสารอุดเพื่อป้องกันไม่ให้น้ำเข้า โดยใช้ปลอกหุ้มด้านในเป็น PE บางๆหลังจากที่ PSP ถูกใส่ตามแนวยาวเหนือปลอกด้านใน สายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกหุ้มด้านนอกของ PE
ลักษณะ
สายเคเบิลใยแก้วนำแสงหุ้มเกราะหลวมกลางแจ้ง
สมรรถนะทางกลและอุณหภูมิที่ดี
ท่อหลวมความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
สารประกอบไส้หลอดพิเศษให้การปกป้องไฟเบอร์ที่สำคัญ
ความต้านทานการกระแทกและความยืดหยุ่น
มาตรฐาน
สายเคเบิล GYTA53 เป็นไปตามมาตรฐาน YD/T 907-2001 และ IEC 60794-1
แอปพลิเคชั่น
ใช้สำหรับการสื่อสารทางไกลและเครือข่ายท้องถิ่น
วิธีการวาง
ฝังศพโดยตรงและท่อ
ลักษณะทางแสง
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
การลดทอน |
@850nm |
|
|
≤3.0 เดซิเบล/กม. |
≤3.0 เดซิเบล/กม. |
|
|
(+20℃) |
@1300nm |
|
|
≤1.0 เดซิเบล/กม. |
≤1.0 เดซิเบล/กม. |
|
|
|
@1310nm |
≤0.36 เดซิเบล/กม. |
≤0.40 เดซิเบล/กม. |
|
|
|
|
|
@1550nm |
≤0.22 เดซิเบล/กม. |
≤0.23dB/กม. |
|
|
|
|
แบนด์วิดท์ (Class A) |
@850nm |
|
|
≥500 MHz·กม |
≥200 MHz·กม |
|
|
@1300nm |
|
|
≥1000 MHz ·กม |
≥600 MHz·กม |
|
|
|
รูรับแสงตัวเลข |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
|
ความยาวคลื่นตัดสายเคเบิล λcc |
≤1260nm |
≤1480nm |
|
|
|
|
พารามิเตอร์ทางเทคนิค
|
ประเภทสายเคเบิล |
จำนวนไฟเบอร์ |
หลอด |
ฟิลเลอร์ |
เส้นผ่านศูนย์กลางของสายเคเบิล mm |
น้ำหนักสายเคเบิล กก./กม. |
แรงดึง |
ต้านทานการกระแทก |
รัศมีการดัด |
|
ระยะยาว/ระยะสั้น |
ระยะยาว/ระยะสั้น |
คงที่/ไดนามิก |
||||||
|
(N) |
(N/100 มม.) |
(มม.) |
||||||
|
GYFTY53-2~6 |
2~6 |
1 |
7 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-8~12 |
8~12 |
2 |
6 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-14~18 |
14~18 |
3 |
5 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-20~24 |
20~24 |
4 |
4 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-26~30 |
26~30 |
5 |
3 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-32~36 |
32~36 |
6 |
2 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-38~42 |
38~42 |
7 |
1 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-44~48 |
44~48 |
8 |
0 |
15.8 |
230 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-50~60 |
50~60 |
5 |
3 |
16.8 |
255 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
ยิฟต์ Y53-62~72 |
62~72 |
6 |
2 |
16.8 |
255 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-74~84 |
74~84 |
7 |
1 |
16.8 |
255 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-86~96 |
86~96 |
8 |
0 |
16.8 |
255 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-98~108 |
98~108 |
9 |
1 |
19.2 |
320 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-110~120 |
110~120 |
10 |
0 |
19.2 |
320 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-122~132 |
122~132 |
11 |
1 |
21.2 |
380 |
1,000/3000 |
1,000/3000 |
10D/20D |
|
GYFTY53-134~144 |
134~144 |
12 |
0 |
21.2 |
380 |
1,000/3000 |
1,000/3000 |
10D/20D |
