| รุ่น NO.: | FTTH GJYFJH | แอปพลิเคชัน: | FTTH FTTB เครือข่าย FTTX |
|---|---|---|---|
| ประเภทไฟเบอร์: | G657A2 | ชื่อผลิตภัณฑ์: | สายเคเบิลในร่ม FTTH |
| ได้รับการรับรอง: | ISO9001/CE/RoHS | วัสดุแจ็คเก็ต: | LSZH |
| แสงสูง: | G657B3 สายเคเบิลหล่นแบบแบน Ftth,สายเคเบิลวางสาย G657A2 FTTH,สายเคเบิลหล่นแบบแบนไนล่อน Ftth |
||

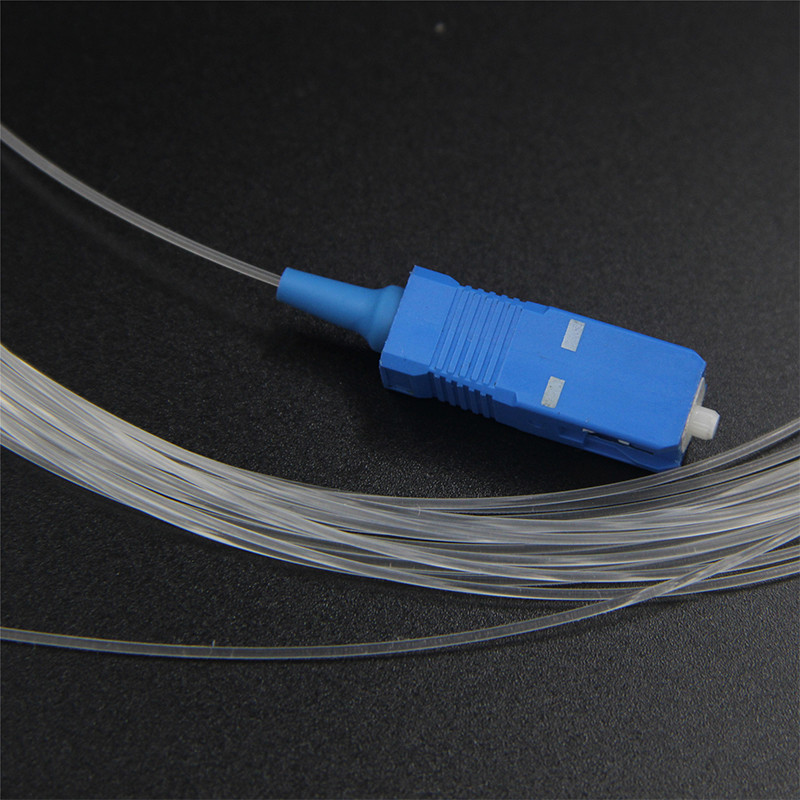

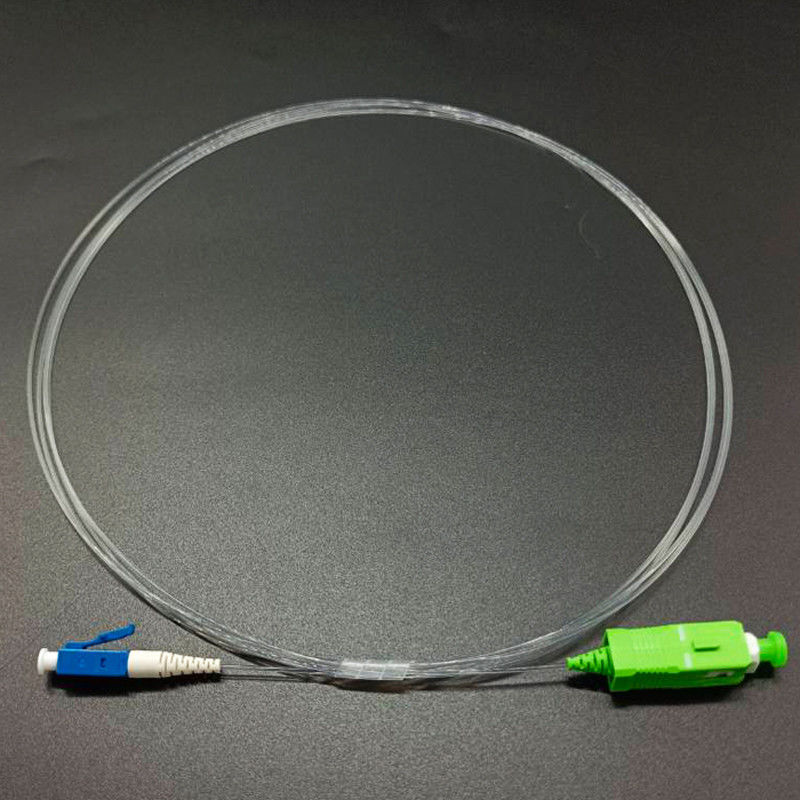

สายแพทช์ไฟเบอร์ออปติกที่มองไม่เห็น
1. แก้ไขสภาพแวดล้อมในร่มของบ้าน สำนักงาน ร้านค้าเชิงพาณิชย์ ฯลฯ ที่ได้รับการปรับปรุงใหม่
2. โดยไม่ทำให้งานตกแต่งที่เสร็จสมบูรณ์เสียหาย โดยไม่กระทบหรือมีผลกระทบต่อการตกแต่งเพียงเล็กน้อย
3. ไม่ต้องใส่ท่อ ไม่ต้องเจาะรู ไม่ต้องตอกหมุด และวิธีการยึดอื่นๆ
4.ตามแนวมุมประตูและหน้าต่าง ขอบหน้าต่าง ฯลฯ ให้ต่อไฟเบอร์เข้าบ้านและขยายไปยังมุมห้องใดก็ได้
5. ไม่เพียงแต่สวยงาม แต่ยังสามารถติดตั้งได้อย่างรวดเร็วและง่ายดายโดยรบกวนผู้อยู่อาศัยน้อยที่สุด และช่วยลดความยากในการก่อสร้างและต้นทุนวัสดุได้อย่างมาก
คุณสมบัติ
การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง
ความทนทานทางกลที่ดีเยี่ยม
ความน่าเชื่อถือและความมั่นคงสูง
ดีในการทำซ้ำและการแลกเปลี่ยน
แอปพลิเคชัน
เครือข่ายสื่อสารใยแก้วนำแสง
เครือข่ายการเข้าถึงด้วยแสง
เครือข่ายการประมวลผลข้อมูล
การติดตั้งในสถานที่
ลักษณะทางแสง (G657A2)
| ลักษณะเฉพาะ | เงื่อนไข | ค่าที่กำหนด | หน่วย |
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±0.7 | µm | |
| การหุ้มที่ไม่เป็นวงกลม | ≤0.7 | % | |
| เส้นผ่านศูนย์กลางเคลือบ | 245±5 | µm | |
| ข้อผิดพลาดของศูนย์กลางการเคลือบ/หุ้ม | ≤12 | µm | |
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | ≤0.5 | µm | |
| Curl | ≥4 | ม | |
| ลักษณะทางแสง | |||
| 1310nm | ≤0.35 | เดซิเบล/กม. | |
| 1383nm | ≤0.35 | เดซิเบล/กม. | |
| 1550nm | ≤0.21 | เดซิเบล/กม. | |
| การลดทอน | 1625nm | ≤0.23 | เดซิเบล/กม. |
| การลดทอนเทียบกับความยาวคลื่น | 1525~1575nm | ≤0.02 | MHz*km |
| สูงสุดความแตกต่าง | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์ | ≤0.092 | ps/(นาโนเมตร*กม.) | |
| การกระจายโหมดโพลาไรซ์ | |||
| PMD สูงสุดแต่ละไฟเบอร์ | ≤0.1 | ps/km1/2 | |
| ค่าลิงก์การออกแบบ PMD | ≤0.06 | ps/km1/2 | |
| แรงทั่วไป | 0.04 | ps/km1/2 | |
| สายเคเบิลตัดความยาวคลื่น | ≤1260 | นาโนเมตร | |
| โหมดสนามเส้นผ่านศูนย์กลาง | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| ดัชนีกลุ่มการหักเหของแสง | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| ลักษณะสิ่งแวดล้อม | 1310nm, 1550nm & 1625nm | ||
| ปั่นจักรยานตามอุณหภูมิ | -60℃ ถึง +85℃ | ≤0.05 | เดซิเบล/กม. |
| การหมุนเวียนของอุณหภูมิ-ความชื้น | -10℃ ถึง +85℃, | ≤0.05 | เดซิเบล/กม. |
| 4% ถึง 98% RH | |||
| การแช่น้ำ | 23℃, 30 วัน | ≤0.05 | เดซิเบล/กม. |
| ความร้อนแห้ง | 85℃, 30 วัน | ≤0.05 | เดซิเบล/กม. |
| ความร้อนชื้น | 85 ℃, 85% RH, 30 วัน | ≤0.05 | เดซิเบล/กม. |
| ข้อกำหนดทางกล | |||
| การทดสอบการพิสูจน์ | ≥9.0 | นู๋ | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| การสูญเสียที่เกิดจากแรงดัดงอมาโคร | |||
| 1Turns @ 5 มม. รัศมี | 1550nm | ≤0.15 | เดซิเบล |
| 1Turns @ 5 มม. รัศมี | 1625mm | ≤0.45 | เดซิเบล |
| 1Turns @7.5mm รัศมี | 1550nm | ≤0.08 | เดซิเบล |
| 1Turns @7.5mm รัศมี | 1625mm | ≤0.25 | เดซิเบล |
| 1เทิร์น @10มม. รัศมี | 1550nm | ≤0.03 | เดซิเบล |
| 1เทิร์น @10มม. รัศมี | 1625mm | ≤0.10 | เดซิเบล |
| แรงแถบเคลือบ | แรงเฉลี่ยทั่วไป | 1.5 | นู๋ |
| กำลังสูงสุด | ≥1.3 ≤8.9 | นู๋ | |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก | 27 | ||
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะ | หน่วย | 4F | 6F | 8F | 12F | 24F |
| เส้นผ่านศูนย์กลางของสายเคเบิลที่กำหนด | มม | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| น้ำหนักที่กำหนด | กก./กม. | 28 | 33 | 36 | 41 | 58 |
| ช่วงอุณหภูมิ | °C | -10 ถึง 70 | ||||
| แรงดึงสูงสุด | นู๋ | 600 | 600 | 600 | 600 | 900 |
| แม็กซ์ต้านทานการบดขยี้ | N/100 มม. | 500 | 500 | 500 | 500 | 500 |
| ความสนใจระยะยาว | N/100 มม. | 250 | 250 | 250 | 250 | 250 |
| นาที.รัศมีการดัด - ภายใต้การโหลด | มม | 120 | 124 | 136 | 144 | 160 |
| นาที.รัศมีการดัด – ไม่มีโหลด | มม | 89 | 93 | 102 | 108 | 120 |
| รหัสสีสำหรับเส้นใยและท่อ | ฟ้า, ส้ม, เขียว, น้ำตาล, เทา, ขาว, แดง, ดำ, เหลือง, ม่วง, ชมพู, Aqua | |||||
